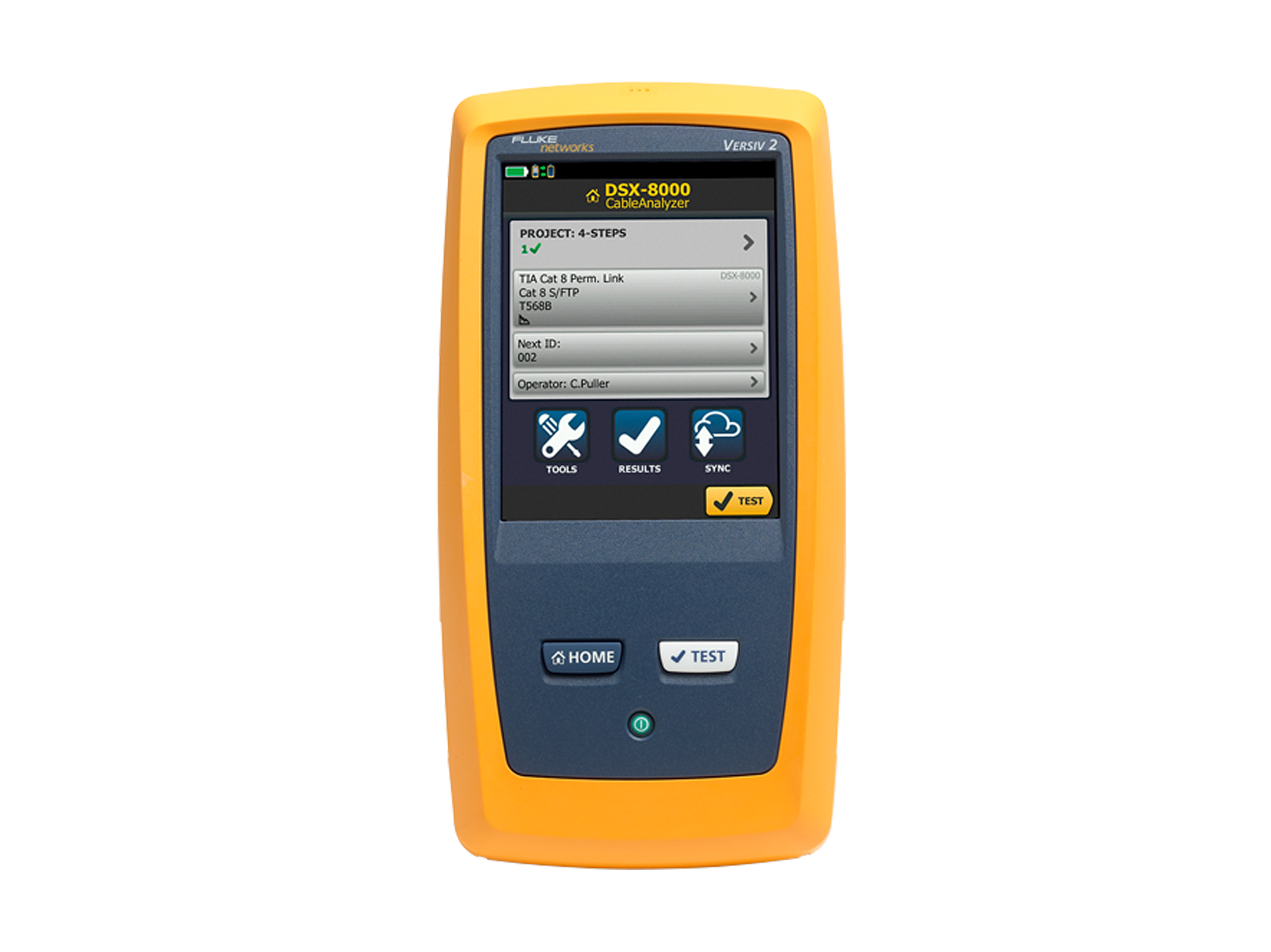

福禄克Fluke DSX2-8000 CH CableAnalyzer™ 线缆分析仪

· Versiv™ 的模块化设计支持铜缆认证、光纤损耗认证、OTDR 测试以及光纤端面检查
· 极快的速度，支持 Cat 6A、8、FA I/II 级和所有现行标准
· Taptive™ 用户界面可简化设定过程并消除其间可能出现的错误
· 分析测试结果并使用 LinkWare™ 管理软件创建专业的测试报告

立即咨询

产品介绍
产品规格
型号和配件

· Versiv™ 的模块化设计支持铜缆认证、光纤损耗认证、OTDR 测试以及光纤端面检查

· 无与伦比的速度，支持 Cat 6A、8、FA I/II 级和所有现行标准
·  ProjeX™ 系统可管理作业要求以及从项目设定到系统验收的整个流程，进而确保正确完成所有测试任务
·  Taptive™ 用户界面可简化设定过程并消除其间可能出现的错误
·  分析测试结果并使用 LinkWare™ 管理软件创建专业的测试报告
·  以图形方式显示故障源，包括串扰、回波损耗和屏蔽层的故障，以便更快进行故障排除
·  Intertek 认证符合 TIA Level 2G – 严苛的精度要求
·  获得了世界范围内布线供应商的认可
·  内置外部串扰 (AxTalk) 测试功能

· 兼容 Linkware™ Live。Linkware Live 可轻松地跟踪工作进展、实时访问测试结果以在现场快速修复问题，并可方便地将测试结果从测试仪传输和整合到 LinkWare™ PC Cable Test Management Software。

DSX CableAnalyzer 系列铜线测试解决方案支持对高达 40 千兆以太网部署的双绞线布线进行测试和认证，并且可以应对任何布线系统，无论是 Cat 5e、6、6A、8 还是 FA 和 I/II 级，都不在话下。电缆认证是从系统设计开始到系统验收为止的整个过程的有机组成部分。该过程的执行速度越快，您能得到的利润就越高。遗憾的是，有许多因素会降低该过程的速度－测试仪设置错误、测试限值错误、等待高技能技师分析或解决故障、错误理解结果以及生成了客户无法理解的测试报告。作为 Versiv 布线认证产品系列的一员，DSX CableAnalyzer 系列可提供准确、完全无误的认证结果。安装过程中会有许多团队参与其中，采用不同种类的材料以及要求进行多种测试。赢利与否只有几个百分点的差别。DSX 可对铜缆布线进行认证，符合包括 Level VI/2G 精度要求在内的所有标准，使工作更加容易管理，且能够提高系统验收速度。它并不是仅为专业技师和项目经理而设计的。各种技能水平的人员均可用其来改善设置、操作、测试报告的过程并同时管理多个项目。

比较 DSX2-8000 CH 和 DSX2-5000 CH

DSX CableAnalyzer 系列产品有两种型号：DSX2-5000 CH 和 DSX2-8000 CH。DSX2-5000 CH 认证 Cat 5e、6、6A 和 Class FA 双绞线，最高 1000 MHz。DSX2-8000 CH 认证 Cat 5e、6、6A、Cat 8 和 Class I/II 双绞线，最高 2000 MHz。

	铜缆认证
	DSX2-8000 CH CableAnalyzer™	DSX2-5000 CH CableAnalyzer™
Cat 6A/Class EA 测试时间	8秒	10秒
Cat 8 /Class I/II 测试时间	15秒
HDTDX/HDTDR 诊断测试时间	≈ 3 秒	≈ 3 秒
内存	≈ 5,000 Cat 8 带图 ≈ 12,000 Cat 6A 带图	≈ 12,000 Cat 6A 带图
Level V 精度 (1 GHz)	√	√
Level VI/2G 精度 (2 GHz)	√
电阻不平衡测量	√	√
屏蔽完整性检查	√	√
TCL 测量	√	√
ELTCTL 测量	√	√
CDNEXT 测量	√	√
CMRL 测量	√	√
内置 Alien XTalk 模块	√	√
通道适配器	2 GHz 范围	1 GHz 范围
永久链路适配器	2 GHz 范围	1 GHz 范围
可选附件
跳线适配器	Cat 5e、6 和 6A 跳线	Cat 5e、6 和 6A 跳线
同轴电缆适配器	√	√
M12 适配器	√	√
TERA 适配器	√	√
GG45 适配器	√	√

DSX2-8000 CH CableAnalyzer	DSX2-8000 CH 有 2 种版本：无线和非无线。DSX2-8000 CH 的无线版本含有 LinkWare Live WiFi 适配器，以下国家可以使用。非无线版本不含 WiFi 适配器，适用于 WiFi 适配器尚未通过认证的国家或不希望接收 Wi-Fi 适配器的客户。
DSX2-8000 CH-W	1 套 Versiv 主机和远端单元、(2) 个 DSX2-8000 CH CableAnalyzer 模块、Cat 8/I 级永久链路适配器套装、Cat 8/I 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、USB 接口电缆、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 终端器、WiFi 适配器、校准说明和入门指南
DSX2-8000 CH	配置同 DSX2-8000-W，不含 WiFi 适配器
DSX2-8000 CH-OI-W	1 套 Versiv 主机和远端单元、(2) 个 DSX2-8000 CH CableAnalyzer 模块、OptiFiber Quad OTDR 模块、Cat 8/I 级永久链路适配器套装、Cat 8/I 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、USB 接口电缆、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 终端器、(2) 个一键式清洁器 (1.25/2.50 mm)、SC/SC Simplex 适配器、2 根 SC/LC 多模接入光纤—50 µm、2 根 SC/LC 单模接入光纤—9 µm、USB 光纤检查视频探头及 4 个端头、LC/LC Simplex 适配器、WiFi 适配器、校准说明和入门指南。
DSX2-8000 CHOI	配置同 DSX2-8000OI-W，不含 WiFi 适配器。
DSX2-8000 CHQOI-W	1 套 Versiv 主机和远端单元、(2) 个 DSX2-8000 CH CableAnalyzer 模块、OptiFiber Quad OTDR 模块、Cat 8/I 级永久链路适配器套装、Cat 8/I 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、USB 接口电缆、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 终端器、(2) 个一键式清洁器 (1.25/2.50 mm)、SC/SC Simplex 适配器、2 根 SC/LC 多模接入光纤—50 µm、2 根 SC/LC 单模接入光纤—9 µm、USB 光纤检查视频探头及 4 个端头、LC/LC Simplex 适配器、WiFi 适配器、校准说明和入门指南。
DSX2-8000 CH QOI	配置同 DSX2-8000OI-W，不含 WiFi 适配器。
DSX2-8000 CH-PRO	1 套 Versiv 主机和远端单元、(2) 个 DSX2-8000 CH CableAnalyzer 模块、(2) 个 CertiFiber Quad OLTS 模块、Cat 8/I 级永久链路适配器套装、Cat 8/I 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、USB 接口电缆、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 终端器、USB 视频检查探头及 4 个端头、(2) 个一键式清洁器 (1.25/2.50 mm)、(2) 个 LC/LC Simplex 适配器、SC/LC EF 兼容 MM TRC 工具包 50 µm、SC/LC SM TRC 工具包、TRC 携带包、WiFi 适配器、校准说明和入门指南。
DSX2-8000 CH-MI-W	配置同 DSX2-8000 CH MI-W，不含 WiFi 适配器。
DSX2-8000 CH MI	1 套 Versiv 主机和远端单元、(2) 个 DSX2-8000 CH CableAnalyzer 模块、(2) 个 CertiFiber Quad OLTS 模块、OptiFiber Quad OTDR 模块、CAT 8/I 级永久链路适配器套装、CAT 8/I 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、硬携箱、USB 接口电缆、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 端接器、(2) 个一键式清洁器 (1.25/2.50 mm)、SC/SC Simplex 适配器、2 根 SC/LC 多模接入光纤 — 50 µm、2 根 SC/LC 单模接入光纤 — 9 µm、USB 光纤检查视频探头及 4 个端头、(2) 个 LC/LC Simplex 适配器、SC/LC EF 兼容 MM TRC 工具包 50 µm、SC/LC SM TRC 工具包、TRC 便携包、WIFI 适配器、校准说明和入门指南。
DSX2-8000 CH-ADD	(2) 个 DSX2-8000 CH CableAnalyzer 模块、Cat 8/I 级永久链路适配器套装、Cat 8/I 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 终端器、校准说明和入门指南。
DSX2-8000 CH-ADD-R	1 个 Versiv 远端单元、(2) 个 DSX2-8000 CH CableAnalyzer 模块、Cat 8/I 级永久链路适配器套装、Cat 8/I 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 终端器、校准说明和入门指南。
DSX-8-CFP-Q-ADD/R	1 个 Versiv 远端单元、(2) 个 DSX2-8000 CH 电缆认证分析仪模块、(2) 个 CertiFiber Quad OLTS 模块、Cat 8/I 级永久链路适配器套装、Cat 8/I 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 端接器、(2) 个 LC/LC Simplex 适配器、SC/LC EF 兼容 MM TRC 工具包 50 µm、SC/LC SM TRC 工具包、TRC 便携包、校准说明和入门指南。
DSX2-CFP-Q-ADD-R	1 个 Versiv 远端单元、(2) 个 DSX2-5000 CH CableAnalyzer 模块、(2) 个 CertiFiber Quad OLTS 模块、CAT 6A/ EA 级永久链路适配器套装、CAT 6A/ EA 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、大号便携包、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 端接器、(2)个 LC/LC Simplex 适配器、SC/LC EF兼容 MM TRC 工具包 50 µm、SC/LC SM TRC 工具包、TRC 便携包、校准说明和入门指南。
DSX2-OFP-Q-ADD	(2) 个 DSX2-5000 CH 电缆认证分析仪模块、OptiFiber Quad OTDR 模块、CAT 6A/ EA 级永久链路适配器套装、CAT 6A/EA 级通道适配器套装、(2) 个耳机、大号便携包、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 端接器、SC/SC Simplex 适配器、2 根 SC/LC 多模接入光纤 — 50 µm、2 根 SC/LC 单模接入光纤 — 9 µm、 (2) OTDR 悬挂工具包、SC/SC Simplex 适配器、LC/LC Simplex 适配器、校准说明和入门指南。
