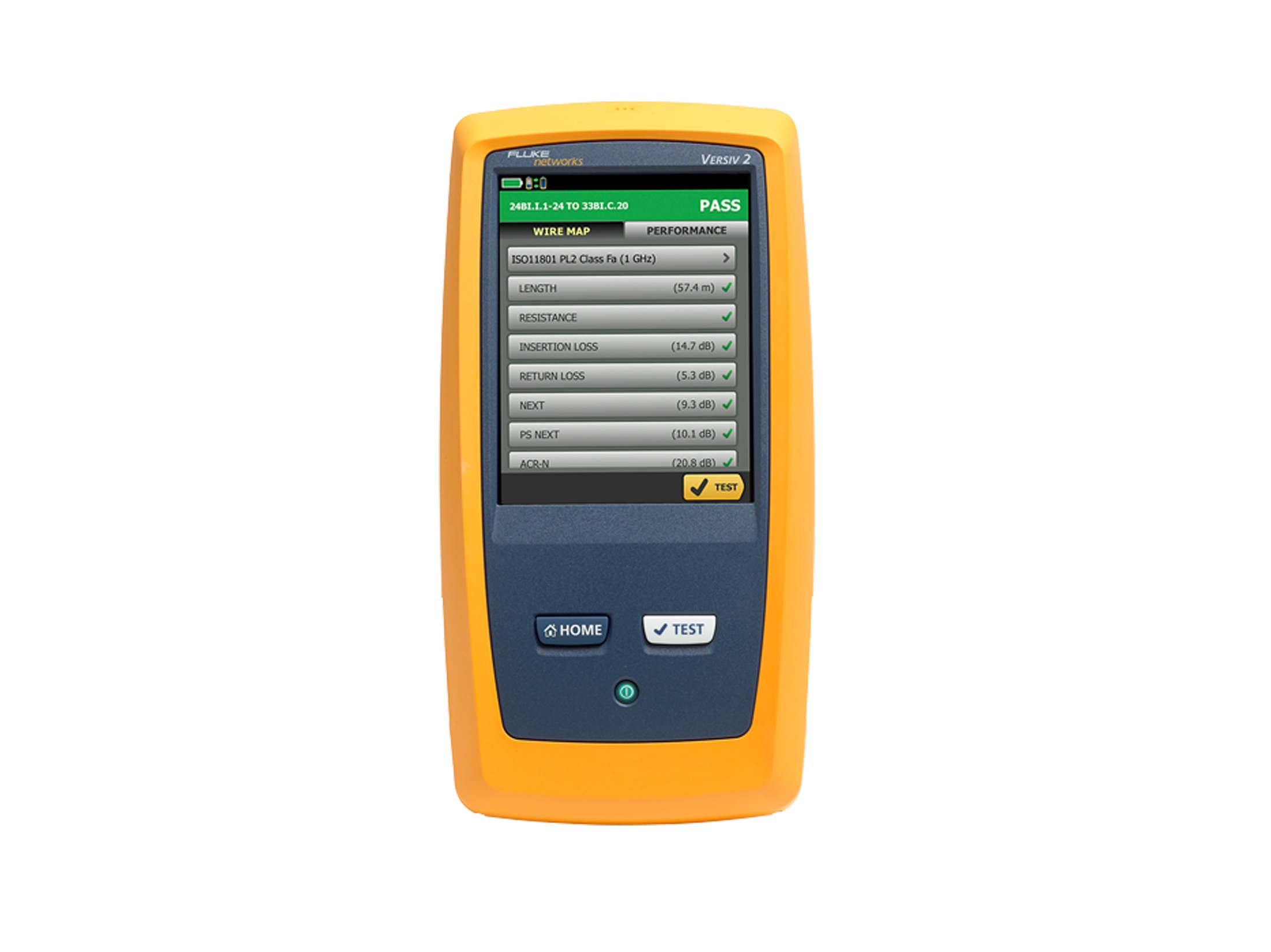

福禄克Fluke DSX2-5000 CH CableAnalyzer™电缆认证分析仪
福禄克Fluke DSX2-5000 CH CableAnalyzer™电缆认证分析仪
· Cat•6A、FA•测试速度无可比拟,且符合所有现行标准
· Taptive™•用户界面可简化设定过程并消除其间可能出现的错误
· IEC•V•级•ETL•认证•—•最严苛的精度要求
· 内置外部串扰•(AxTalk)•测试功能
·  Versiv™•的模块化设计支持铜缆认证、光纤损耗、OTDR•测试以及•Wi-Fi•分析
·  Cat•6A、FA•测试速度极快,且符合所有现行标准
·  ProjeX™•系统可管理作业要求以及从项目设定到系统验收的整个流程,进而确保正确完成所有测试任务
·  Taptive™•用户界面可简化设定过程并消除其间可能出现的错误
·  分析测试结果并使用•LinkWare™•管理软件创建专业的测试报告
·  以图形方式显示故障源,包括串扰、回波损耗和屏蔽层的故障,以便更快进行故障排除
·  IEC•V•级•ETL•认证•—•最严苛的精度要求
·  获得了世界范围内布线供应商的认可
·  内置外部串扰•(AxTalk)•测试功能

·  兼容•Linkware™•Live。Linkware•Live•可轻松地跟踪工作进展、实时访问测试结果以在现场快速修复问题,并可方便地将测试结果从测试仪传输和整合到•LinkWare™•PC•Cable•Test•Management•Software。




DSX2-5000 CableAnalyzer 可提高铜缆认证测试的速度,Cat 6A 和 FA 测试速度极快,且符合最严苛的 IEC 草案 V 级精度要求。ProjX 管理系统有助于确保在第一次操作时就能正确完成项目设置,并且有助于跟踪从项目设置到系统验收过程的进度。Versiv 平台支持光纤测试(OLTS 和 OTDR模块),以及 Wi-Fi 分析和以太网故障排除。该平台易于升级以支持未来标准。使用 Taptive 用户界面能更快速地进行故障排除,该界面可以图形方式显示故障源,包括串扰、回波损耗和屏蔽故障的准确位置。分析测试结果使用 LinkWare™ 管理软件来创建专业的测试报告。Fluke Networks 的 DSX2-5000 CableAnalyzer 已通过 Intertek (ETL) 认证,该认证是根据 IEC-61935-1 标准的 IV 级精度和草案 V 级精度规定以及 ANSI/TIA-1152 标准的 IIIe 级规定进行的。

DSX CableAnalyzer 系列产品有两种型号:DSX2-5000 CH 和 DSX2-8000 CH。DSX2-5000 CH 认证 Cat 5e、6、6A 和 Class FA 双绞线,最高 1000 MHz。DSX2-8000 CH 认证 Cat 5e、6、6A、Cat 8 和 Class I/II 双绞线,最高 2000 MHz。



铜缆认证

DSX2-8000 CH CableAnalyzer™
DSX2-5000 CH CableAnalyzer™
Cat 6A/Class EA 测试时间
8 秒
10秒
Cat 8 /Class I/II 测试时间
15秒
HDTDX/HDTDR 诊断测试时间
≈ 3 秒
≈ 3 秒
内存
≈ 5,000 Cat 8 带图
≈ 12,000 Cat 6A 带图
≈ 12,000 Cat 6A 带图
Level V 精度 (1 GHz)
Level VI/2G 精度 (2 GHz)

电阻不平衡测量
屏蔽完整性检查
TCL 测量
ELTCTL 测量
CDNEXT 测量
CMRL 测量
内置 Alien XTalk 模块
通道适配器
2 GHz 范围
1 GHz 范围
永久链路适配器
2 GHz 范围
1 GHz 范围
可选附件
跳线适配器
Cat 5e、6 和 6A 跳线
Cat 5e、6 和 6A 跳线
同轴电缆适配器
M12 适配器
TERA 适配器
GG45 适配器


DSX2-5000CH
1套Versiv主机和远端、(2) 个 DSX2-5000 CableAnalyzer模块、CAT 6A/EA 级永久链路适配器套装、CAT 6A/EA 通道适配器套装、(2) 个耳机、(2) 条手拎带、(2) 条肩带、便携包、USB接口电缆、Versiv开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个AxTalk端接器、校准说明和入门指南。
DSX2-5000CHQi
1 套Versiv主机和远端、(2) 个 DSX2-5000 CableAnalyzer模块、(2) 个CertiFiber四模 OLTS 模块、CAT 6A/EA 级永久链路适配器套装、CAT 6A/EA 级通道适配器套装、(2) 个耳机、(2) 条手拎带、(2) 条肩带、大号便携包、USB接口电缆、Versiv开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个AxTalk端接器、USB视频检查探头及 4 个探尖、(2) 个一键式清洁器 (1.25/2.50 mm)、(2) 个 LC/LC Simplex 适配器、SC/LC 符合 EF 标准的 MM TRC 工具包 50 µm、SC/LC SM TRC 工具包、TRC携带包、校准说明和入门指南。
DSX2-5000CHQOi
1 套Versiv主机和远端、(2) 个 DSX2-5000 CableAnalyzer模块、(2) 个CertiFiber四模 OLTS 模块、OptiFiber四模 OTDR 模块、CAT 6A/EA 级永久链路适配器套装、CAT 6A/EA 级渠道适配器套装、(2) 个耳机、(2) 条手拎带、(2) 条肩带、硬质便携包、USB接口电缆、Versiv开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个AxTalk端接器、(2) 个一键式清洁器 (1.25/2.50 mm)、SC/SC Simplex 适配器、2 根 SC/LC 多模发射电缆—50 µm、2 根 SC/LC 单模发射电缆—9 µm、USB光纤检查视频探头及 4 个探尖、(2) 个 LC/LC Simplex 适配器、SC/LC 符合 EF 标准的 MM TRC 工具包 50 µm、SC/SC SM TRC 工具包、TRC便携包、校准说明和操作手册入门指南。
DSX2-5000CHMi
1 套Versiv主机和远端、(2) 个 DSX2-5000 CableAnalyzer™ 模块、(2) 个CertiFiber多模 MM OLTS 模块、CAT 6A/EA 级永久链路适配器套装、CAT 6A/EA 级渠道适配器套装、(2) 个耳机、(2) 条手拎带、(2) 条肩带、大号便携包、USB接口电缆、Versiv开源软件 CD、(2) 个通用耦合器、(2) 个AxTalk端接器、USB视频检测探头及 4 个探尖、(2) 个一键式清洁器 (1.25/2.50 mm)、(2) 个 LC/LC Simplex 适配器、SC/LC 符合 EF 标准的 MM TRC 工具包 50 µm、TRC便携包、校准说明和操作手册入门指南。
DSX2-5000CH-PRO
Versiv Professional 工具包包括 DSX CableAnalyzer、CertiFiber Pro、OptiFiber Pro、Fiber Inspection 和全套附件。单击此处了解所有物品的详细清单。 参见照片: DSX CableAnalyze CertiFiber Pro OLTS OptiFiber Pro OTDR 光纤检查与清洁 配件
DSX2-ADD-R
1 个Versiv远端、(2) 个 DSX2-5000 电缆认证分析仪模块、CAT 6A/EA 级永久链路适配器套装、CAT 6A/EA 级通道适配器套装、(2) 个耳机、(2) 条手拎带、(2) 条肩带、便携包、Versiv开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个AxTalk端接器、校准说明和入门指南。
DSX2-CFP-Q-ADD-R
1 个Versiv远端、(2) 个 DSX2-5000 电缆认证分析仪模块、(2) 个CertiFiber四模 OLTS 模块、CAT 6A/ EA 级永久链路适配器套装、CAT 6A/ EA 级通道适配器套装、(2) 个耳机、(2) 条手拎带、(2) 条肩带、大号便携包、Versiv开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个AxTalk端接器、(2)个 LC/LC Simplex 适配器、SC/LC 符合 EF 标准的 MM TRC 工具包 50 µm、SC/LC SM TRC 工具包、TRC便携包、校准说明和入门指南。
DSX2-OFP-Q-ADD
(2) 个 DSX2-5000 电缆认证分析仪模块、OptiFiber四模 OTDR 模块、CAT 6A/ EA 级永久链路适配器套装、CAT 6A/EA 级渠道适配器套装、(2) 个耳机、大号便携包、Versiv开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个AxTalk端接器、SC/SC Simplex 适配器、2 根 SC/LC 多模发射电缆—50 µm、2 根 SC/LC 单模发射电缆—9 µm、 (2) OTDR 悬挂工具包、SC/SC Simplex 适配器、LC/LC Simplex 适配器、校准说明和入门指南
DSX2-ADD (2) 个 DSX2-5000 CableAnalyzer模块、CAT 6A/EA 级永久链路适配器套装、CAT 6A/EA 级通道适配器套装、(2) 个耳机、(2) 条手拎带、(2) 条肩带、便携包、Versiv开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个AxTalk端接器、校准说明和入门指南
