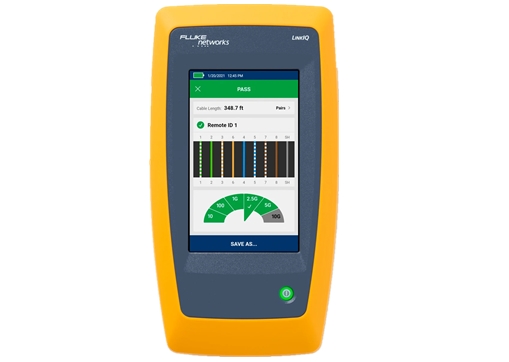

福禄克LinkIQ™网络电缆测试仪
福禄克LinkIQ™网络电缆测试仪
您期待1000M/2.5G/5G/10G的网络速率,但您的网线支持吗?
您知道POE设备无法正常工作,可能是因为交换机无法协商导致的吗?
验证网线性能,支持10/M/100M/1000M/2.5G/5G/10G带宽测量
快速定位网线位置,并识别已连接的交换机信息(交换机名称、端口号和VLAN)
通过交换机协商和POE负载测试保障POE设备的正常运行,以及进行故障诊断和排除

概述:

LinkIQ™网络+电缆测试仪旨在提供值得信赖的电缆测试以及网络测试专业人员完成工作所需的功能。LinkIQ™使用基于频率的测量来验证电缆性能(高达10 Gig),并提供到故障信息的距离以及被测电缆的接线图。LinkIQ™还执行最近的交换机诊断,以识别关键的网络问题并验证交换机配置,而无需使用其他设备。其他功能包括模拟和数字色调,端口闪烁,802.1x身份验证,远程办公室定位器以及通过LinkWare™PC管理结果的功能。

您信任的电缆测试:

LinkIQ能够测量的最大长度为305 m(1000英尺),并且可以提供到故障的距离,例如断路,短路和未端接的电缆。使用远程ID可以获得电缆线对的完整布线图,这有助于识别布线错误和分开的线对。LinkIQ的主要电缆测试功能是电缆性能测试,它可以测试从10BASE-T到10GBASE-T的电缆带宽(10 Mb / s到10 Gb / s)。它通过基于频率的测量来执行这些测试。与仅证明特定测试设备可以通过链路进行通信的传输测试器相比,使用基于IEEE标准的测量可确保测试的链路符合性能要求。

运营商可以将性能要求从10 Mb / s设置为10 Gb / s,以简单地通过/失败指示。



未连接遥控器的电缆测试显示了每根电线的长度和配对。



附有遥控器的电缆测试显示远程ID号5,长度和每根电线和电缆的配对性能高达10 Gbps。


连接了远程控制器的电缆测试显示远程ID号1,长度和每根电线和电缆的配对性能高达2.5 Gb / s,但由于用户设置的10 Gb / s性能限制而未能通过测试。


您需要的网络测试:

除了强大的电缆测试功能外,LinkIQ还提供有关最近连接的交换机的详细信息。LinkIQ与交换机协商以识别通告的数据速率(最高10GBASE-T),半/全双工标识,交换机名称,端口号和VLAN信息。


交换机端口测试显示端口号,交换机名称和端口VLAN以及公布的速度和双工设置。向下滚动显示以太网供电设置。


深度POE测试:

尽管以太网供电简化了安全摄像机和接入点之类的设备的安装,但以太网联盟对800多家安装商,集成商和最终用户的调查显示,五分之四的受访者在集成PoE系统时遇到了困难。部分原因可以归结为以下事实:IEEE提供了三种PoE标准,术语“ PoE”未注册,并且还有多种不符合标准的实施方式

为了简化PoE的安装和故障排除,LinkIQ会显示提供电源的线对,包括不同的功率水平和用于双签名实现的线对。此外,LinkIQ实际上会在连接上施加负载,以确保所通告的电源实际上是由跨电缆基础设施的交换机提供的。



交换机端口以太网供电设置显示使用的对,可用的功率和类别以及负载下PoE测试的结果。


LinkWare文档:

LinkIQ为执行的测试提供完整的文档编制功能。带有描述性名称的测试结果最多可以存储到测试仪中1,000个,并可以调出。测试名称和编号在保存时会自动递增(“附件B-1”,“附件B-2”,“附件B-3”等),从而在依次测试电缆时节省了大量时间。

报告数据可以导出到PC上以用于记录。LinkIQ使用Fluke Networks的报告软件LinkWare™PC,该软件支持20年前的各种测试人员,是业界事实上的报告解决方案,拥有成千上万的活跃用户。LinkWare可用于存储结果以及生成PDF报告。


使用LinkWare PC生成PDF测试报告


现代设计和界面:

就像今天的智能手机一样,LinkIQ基于手势触摸屏,几乎占据了仪器的所有表面。这样可以轻松显示大量信息,并提供清晰,简单的控件,例如滑块和完整的键盘。LinkIQ可以执行各种测试,而用户界面却得到了简化,因此只有一个TEST功能。显示的结果仅取决于与设备的单个“ RJ-45”连接器连接的内容。单个USB-C端口可提供与计算机的连接,以便将来进行软件更新,报告和为设备充电。与Fluke Networks的其他产品一样,LinkIQ在我们的环境实验室中进行设计和测试,以确保其坚固性,包括振动,温度,湿度,静电放电和跌落测试。


附加功能:

  • •生成与IntelliTone™ProbePro3000™兼容的模拟或数字音频,以帮助在墙壁或电信室中定位电缆
  • •交换机上的“闪烁端口”指示灯可帮助识别已连接的交换机端口
  • •与MicroScanner™PoE远程标识符兼容,用于以太网插座识别
  • •基于触摸感应手势的显示
  • •可充电锂离子电池
  • •通过LinkWare™PC通过USB-C轻松进行功能和网络测试升级
  • •通过标准USB-C端口充电


一般规格
特征 描述
UI支持的语言 英文(SW v1.0
重量 16盎司(624克)
电池 类型:锂离子电池,3.6 V6400 mAh
寿命:典型的8小时
充电时间:4.5小时
充电温度范围:0°C+40°C
电源适配器 输入:100240 VAC±10%,50 / 60Hz
输出:15 VDC2 A最大
II
主机介面 USB C型
展示 800 x 480彩色电容式多点触摸
方面 8.5英寸x 4.5英寸
工作温度 0°C45°C
储存温度 -10°C+ 60°C
工作相对湿度 0%至90%,0°C35°C
0%至70%,35°C45°C
工作海拔 4,000 m
3,200 m带交流适配器
振动 随机,2 g,5 Hz-500 Hz
降低 掉落1 m6
主动网络诊断
特征 描述
诊断协议 链路层发现协议(LLDP
思科发现协议(CDP
快速链路脉冲(FLP
最近的设备诊断(如果可通过诊断协议获得)
交换机名称
端口号
VLAN名称
广告数据速率
广告双工
以太网供电兼容性 IEEE 802.3af / atSW v1.0
具有签名抗性的硬件
协商与LLDP / CDP的软件协商
以太网供电诊断 公告的功率等级(14)(SW v1.0 公告的 适用于单签名和双签名的
可用电源
双绞线
诊断
以太网供电测量 负载电压(V
负载功率(W
端口闪烁 闪烁已连接端口的指示灯
电缆测试规格
特征 描述
测试口 屏蔽8针模块化插孔可插入8针模块化(RJ45)插头。
调试自动测试 10GBASE-T5GBASE-T2.5GBASE-T1000BASE-T100BASE-TX10BASE-T,仅接线图
测试速度:长度小于70 m时为6
电缆类型 平衡双绞线电缆
非屏蔽双绞线
屏蔽双绞线
2对和/4
仅接线图测试 文档导线图
每对的长度
诊断拆分对
用户可选的T568AT568B
用户可选的交叉设置(直通,半交叉,全交叉)
测试速度:长度<120 m时为1
长度(最大) 305 m1000英尺)
标称传播速度(NVP 用户可设置
音调发生器 生成与Fluke Networks IntelliTone探针兼容的数字音频。
产生与普通模拟探头兼容的类比音调。
远程ID定位器 使用远程ID终端识别多达7个唯一的端口或办公室出口
型号/名称 说明
LIQ_100

LinkIQ电缆+网络测试仪包括带有远程ID#1的LinkIQ,RJ45-RJ45跳线,AC充电器,RJ45/11通用器和手提箱

LIQ_KIT LinkIQ+网络测试仪包括带有远程ID#1-7的LinkIQ,RJ45-RJ45跳线,AC充电器,RJ45/11通用耦合器,Intellitone Pro 200探头和行李袋便携包
LIQ_100_IE LinkIQ™网络电缆测试仪,带有带磁带的多连接器适配器,RJ45 Remoto-ID#1,快速参考指南,USB-C至USB-A电缆,充电电缆,Cat6A跳线,RJ45公到RJ45母跳线,RJ45/M12X跳线,RJ45/M8D跳线,RJ45/11模块化适配器,带远程ID固定器的吊带和行李袋

配件:

遥控1 LinkIQ的替换远程标识符#1
远程工具包

用于Link和MicroScanner™POE远程ID套件

MS-IE适配器设置
