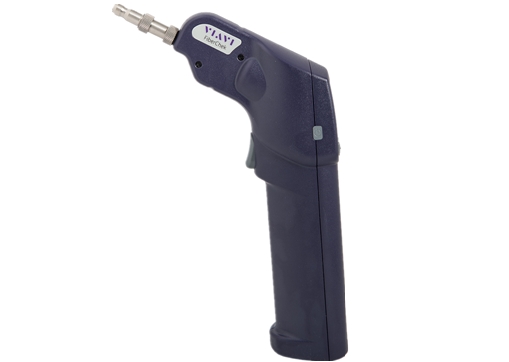

唯亚威VIAVI FiberChek 光纤检测显微镜
唯亚威VIAVI FiberChek 光纤检测显微镜
FiberChek基于唯亚威Viavi 光纤检测专业技术制造,可以为任何技能水平的技术人员提供一种全功能的手持设备。唯亚威viavi FiberChek 的内置图像查看、自动对焦、通过/失败分析以及结果存储和回顾功能可满足所有光纤检测需求,它可完全自动地完成检测工作流程,确保实现快速而准确的检测光纤性能。唯亚威viavi FiberChek  可独立使用,也可连接到其他设备(WiFi、蓝牙、USB
FiberChek基于唯亚威Viavi 光纤检测专业技术制造,可以为任何技能水平的技术人员提供一种全功能的手持设备。唯亚威viavi FiberChek 的内置图像查看、自动对焦、通过/失败分析以及结果存储和回顾功能可满足所有光纤检测需求,它可完全自动地完成检测工作流程,确保实现快速而准确的检测光纤性能。唯亚威viavi FiberChek  可独立使用,也可连接到其他设备(WiFi、蓝牙、USB),是每位技术人员必备的光纤工具。

优点


▪ 借助全功能解决方案实现全自动检测
▪ 自动完成检测工作流程
▪ 可确保准确而快速的检测光纤性能
▪ 可在任何地方轻松接入连接器
▪ 可与其他 Viavi 仪器和移动设备连接

特点


▪ 集成的触摸屏可实时查看光纤状况
▪ 自动居中
▪ 自动对焦
▪ 内置光纤端面分析功能
▪ 用户可选择的验收配置文件
▪ 可将结果存储在设备上或者导出
▪ 可通过蓝牙、WiFi 和 USB 连接


利用全功能解决方案实现全自动检测


▪FiberChek 让技术人员拥有了一套完整的光纤检测解决方案。无需连接到其他设备即可进行检测、测试或存储。所有这些功能以及其他功能已经内置在 FiberChek Probe 中。
▪集成的触摸显示屏可显示实时图像和分析结果,并可轻松地导航
▪FiberChek 内置了自动化端面分析功能,技术人员只需轻按按钮便可依据行业标准进行测试和认证
▪可轻松导航并选择您所需的验收标准,包括IEC-61300-3-35 标准或客户自定义要求
▪可直接在仪器上存储、命名和回顾测试结果

只需轻按按钮便可自动完成检测工作流程


造成光纤网络故障的首要原因是连接器受到污染。保持“先检查,后连接”工作流程的最佳实践至关重要。但如果没有正确的工具,将很难完成,并且非常耗时。FiberChek 可以完全自动地完成检测工作流程的每个细节,让这些难题迎刃而解。使技术人员能智能地完成光纤工作!
1.找到光纤。
2.对图像进行聚焦。
3.分析光纤端面。
4.记录结果。

在任何地点测试任何连接器


光纤连接遍布各地。遗憾的是,某些地点与其他地点相比更难接入。在 Viavi,我们的目标是确保技术人员在网络中的任何地方都能保持最佳实践,而不管位置、可接入性或连接器类型如何。“先检查,后连接” (IYBC) 是全球公认的确保光纤连接清洁的好方法。

FiberChek 确保 IBYC 可轻松地例行完成,使技术人员能够:

▪ 爬塔上杆,诸如此类
▪ 到达架空线缆管道
▪ 进入高密度接线板和托架系统
▪ 检查多光纤带状连接器
▪ 测试板卡和线路板上的连接器

此外,它支持所有现有的 FBPT 检测端子,例如标准端子、加长型端子、带状端子、60 度角端子以及其他多种端子。技术人员可利用其现有的端子,而无需投入新的资金!




与 Viavi 测试设备集成


作为一种全功能检测解决方案,FiberChek Probe 几乎无需连接到其他设备。不过,许多技术人员已经在其测试过程中使用其他设备,并且不想中断其现有工作流程。正因为如此,FiberChek 能与其他 Viavi 测试设备集成。FiberChek 与这些设备一起使用可大幅提高工作效率。FiberChek 可独立于其他测试设备工作,让技术人员可在现有测试仍在进行的同时测试接下来的端口,从而节省时间。


提高工作效率 — 当连接到其他 Viavi 测试仪器(例如 OTDR)时,技术人员可在一个 OTDR测试正在进行的同时检测下一个端口,从而消除测试工作流程中的检测时间。
控制 MP-60 功率计 — 端面检测和功率测量可能是两项最常执行的光纤测试。通过将 FiberChek连接到 MP-60,技术人员可以检测端口,收集OPM 读数,存储所有结果,然后生成一个集成报告,其中包括检测结果和 OPM 读数。

利用移动设备让测试和检测更加便利


移动设备是技术人员高效完成工作必不可少的工具。从处理服务呼叫和管理工作单,到发送测试报告和将结果存储在云中,技术人员可以利用智能手机、平板电脑以及 PC 快速完成工作。在光纤检测过程和测试工作流程中利用技术人员的移动设备至关重要。正因为如此,FiberChek 可与以下设备无缝集成:
Android 设备(使用 FiberChekMOBILE™ for Android)
iPhone 和 iPad(使用 FiberChekMOBILE for iOS)
Windows 平板电脑/PC/笔记本电脑(使用 FiberChekPRO™)

技术人员可以在连接了 FiberChek 的移动设备上检测端面质量,测量光功率,并根据行业标准认证光纤连接器。此外,技术人员还可利用移动设备完成以下操作:

▪ 导出结果
▪ 从移动设备中查看实时图像和操作控件
▪ 管理和回顾存储的结果
▪ 生成认证报告
▪ 通过电子邮件或云存储共享结果和报告
▪ 为每次测试的位置加上 GPS 标记
▪ 通过全键盘或语音转文本录入来输入测试信息


尺寸 (H x W x D) 218 x 50 x 131 mm
重量 272 g
显示屏 128 x 128 x 1.5英寸 OLED 触摸屏
连接器 USB 2.0 (Micro-B)
供电 内部 LiON 电池,USB 电源
运行时间 6 小时
充电时间 2小时(最大2A电源);8小时 (最大500mA电源)
视场尺寸 (μm) 高倍率 水平:370μm;垂直:275μm
低倍率 水平:740μm;垂直:550μm
活动图像 640 x 480
电源 5 V, 2 A ,带可替换的插头,EU, UK, US, 和 AU
视频传感器 2560 x 1920, 1/2.5英寸 CMOS, 5 百万像素
微粒尺寸检测 <1 μm
预制LCD分辨率 (像素) 活动图像:128 x 120
照明光源 蓝色LED,100,000+ 小时寿命
照明技术 同轴向照明
符合标准 CE, EN/IEC 61326
存储温度 -10˚to +70˚C (14˚ to 158˚F)
工作温度 0˚ to +50˚C (32˚ to 122˚F)
存储湿度 0-95% 无冷凝
工作湿度 10-95% 无冷凝
存储格式 JPG图片,PNG图片,HTML报告,PDF报告
