机房内综合布线电缆的紧密捆绑有哪些问题?
发布时间:2021-09-06文章来源:明辰智航

在机房内,整齐梳理的电缆束漏在架空的电缆槽或者机架和机柜上看起来非常漂亮,眼观也非常舒适。虽然看起来很美观,但是就线缆的性能来说,这种只舒适眼观的捆绑线束并不是一件多好的事!虽然客户验收项目时第一眼是电缆的外观,不好解释这一问题,但是作为工程师一定要耐心解释,并了解整齐梳理的电缆线束为什么会影响性能。下面由福禄克网络经销商—明辰智航专业的综合布线工程师告诉你!



只要能够支持10千兆位以太网应用的6A类非屏蔽双绞线电缆经过梳理或紧密捆绑,就有可能增加外来串扰(AXT),从而对高速传输的线缆造成严重损坏那么这是为什么



串扰可能是数据进行高速传输中最重要的一个影响因素了。它是一个信号对另外一个信号耦合所产生的一种不受欢迎的能量值。根据麦克斯韦定律,只要有电流的存在,就会有磁场存在,磁场之间的干扰就是串扰的来源。这个感应信号可能会导致数据传输的丢失和传输错误。 所以串扰对于综合布线来说,无疑是个最厉害的天敌因此,很容易理解,任何时候电缆被均匀梳理或紧密捆绑在一起,以便彼此相邻,外来串扰都会增加。


通过增加信道内的噪声水平,外来串扰降低了信噪比并降低了电缆的带宽能力,从而可能阻止电缆支持10千兆位以太网传输。但即使有了这一解释,仍有一些客户要求将电缆整齐地捆绑在一起。甚至有工具可用于快速有效地矫直、梳理电缆并将其轻松地组织成多束。

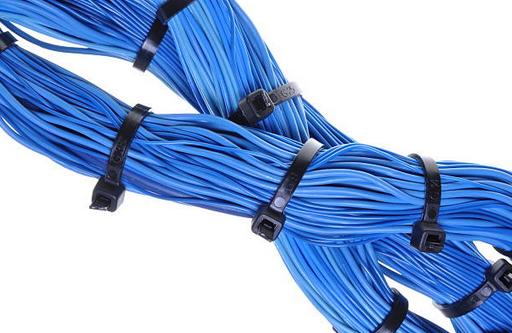

也不建议每隔812英寸通过尼龙将电缆束紧紧固定。尼龙绳可能施加过大的压力,从而实际改变电缆的物理几何结构,使双绞线变形,并进一步降低性能。如果将电缆束固定在机架上的电缆管理器内,建议使用松散的尼龙粘扣带。此外,在移动、添加和更改过程中,尼龙粘扣带可以更容易地拆除和更换。



从电缆测试的角度来看,精梳和紧密捆绑的电缆可能会表现出功率和外来近端串扰(PSANEXT)和功率和衰减到外来远端串扰比(PSASCRF)水平,这些水平可能会不符合标准性能规范,过紧的尼龙系带会表现出多种原因引起的性能问题,这时候我们再看,整齐的电缆线束是不是也不是那么的好看了。



由于插入损耗与链路长度直接相关(这就是为什么在行业标准中有特定的距离限制),TIA标准建议在高温下安装电缆时减少链路长度(也称为降额)。但是,即使机房环境温度不高,电缆运行时,一大捆电缆也会因为发热影响到传输的性能。因此,再次建议对电缆进行松散分布,而不是捆绑。



那么这里的教训是什么呢?虽然紧密捆绑的电缆对某些人来说可能是件漂亮好看整齐的事情,但亮好看整齐只存在于旁观者的眼中。真正的美妙之处在于,当您的电缆以可靠的数据传输方式运行时。现在,你只需要说服你的客户也这样做就可以了
