明辰智航云安存储状况分析（以下简称云安存储状况分析）主要分为俩大部分，IOPS性能与容量使用率。IOPS性能即可通过图形化显示整体视图，也可以分别以虚拟硬盘、主机、数据存储角度以表格的形式查看，并单独对存储状况进行警报，容量使用率分为泡泡图展示与表格形式展示俩部分。

·明辰智航云安---存储状况IOPS性能

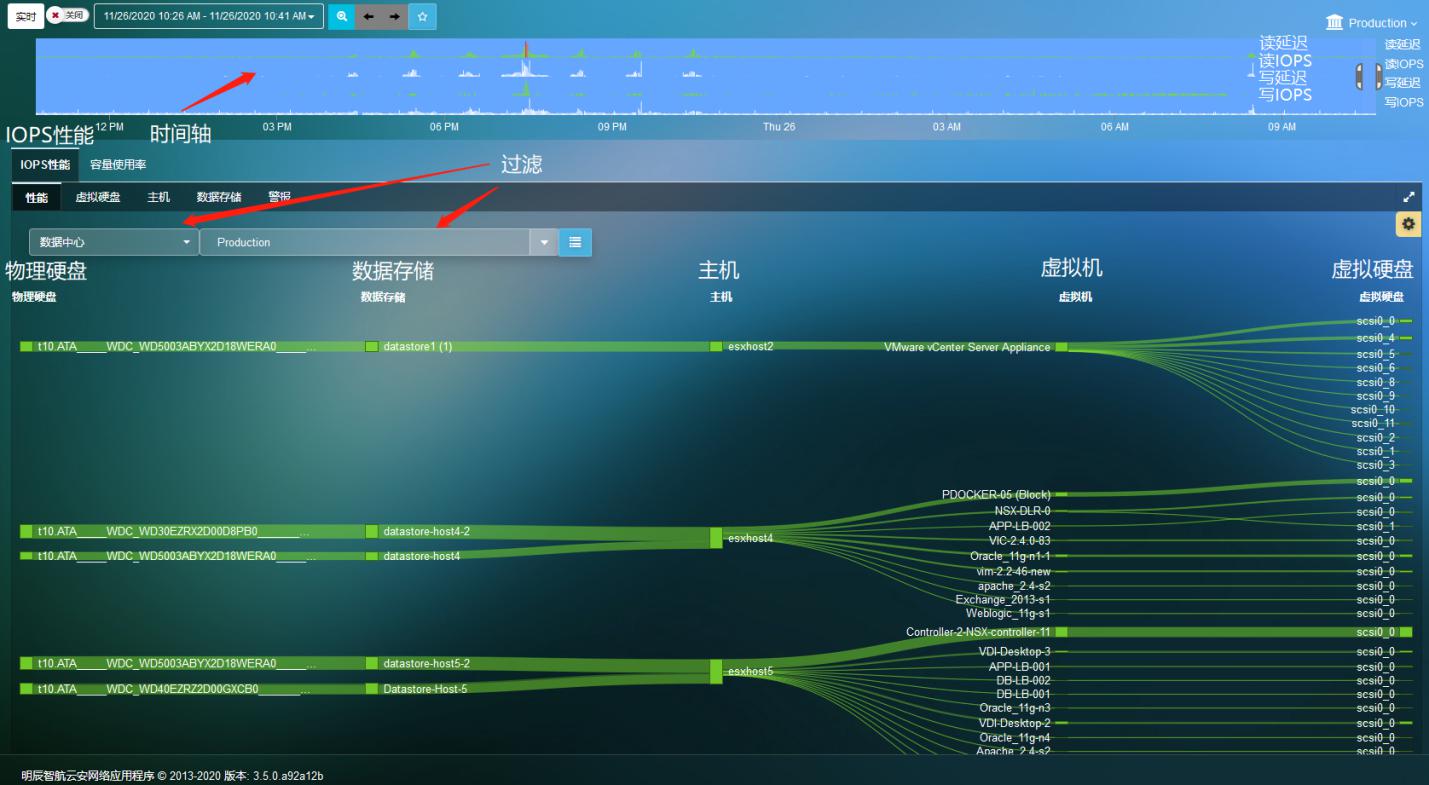

图一为云安所监控的数据中心存储IOPS性能整体视图。层级划分为五层，从左到右依次为物理硬盘--->数据存储--->主机--->虚拟机--->虚拟硬盘，其中线的粗细代表每分钟读写操作的次数的多少，线越粗代表每分钟读写操作次数越多，相反的线越细，则代表每分钟读写操作次数越少。并且鼠标放到想要查看的物理硬盘或数据存储、主机、虚拟机、虚拟硬盘上都可以查看到健康分数，读写延迟，每分钟读写操作的次数，如图二。最上方为时间轴，时间轴右边对应读延迟、读IOPS、写延迟、写IOPS四个维度，时间轴可以进行拖动或自定义时间进行回溯，随着时间轴的拖动，下面对应的视图也会显示所调试时间点的状态。颜色则代表状态，分为四种颜色，颜色定义为下：

（1）红色 最严重 0-25 分 超过基准性能指标 20%以上。

（2）橙色 大严重 26-50 分 超过基准性能指标 10%以上。

（3）黄色 小严重 51-75 分 超过基准性能指标 5%以上。

（4）绿色 正常 76-100 分 在基准性能指标 5%以下。

基线的指标默认值为前一小时，我们也可以设定为前一天，前一周或者通

过选择查看之前的分析或者通过锁定到特定日期的指标为基准查看。

注：某些基线公制是预先定义的基于共同的实践。

（图一 存储状况IOPS性能整体视图）

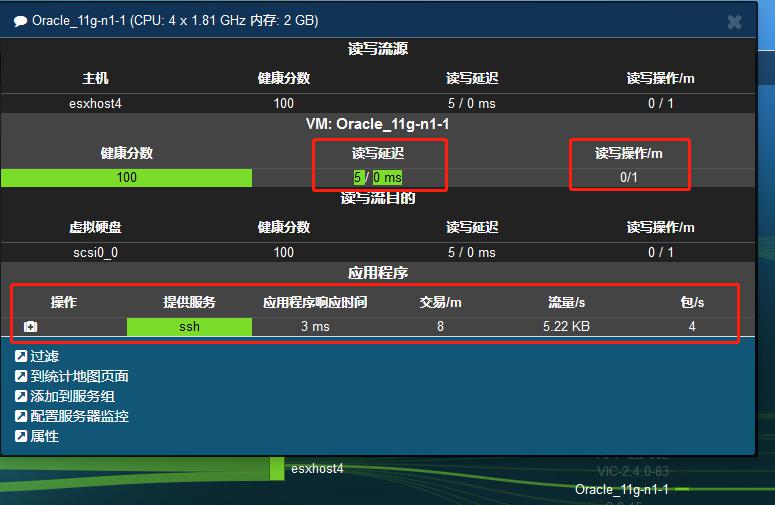

（图二 虚机点击后的参数视图）

明辰智航云安---存储容量使用率

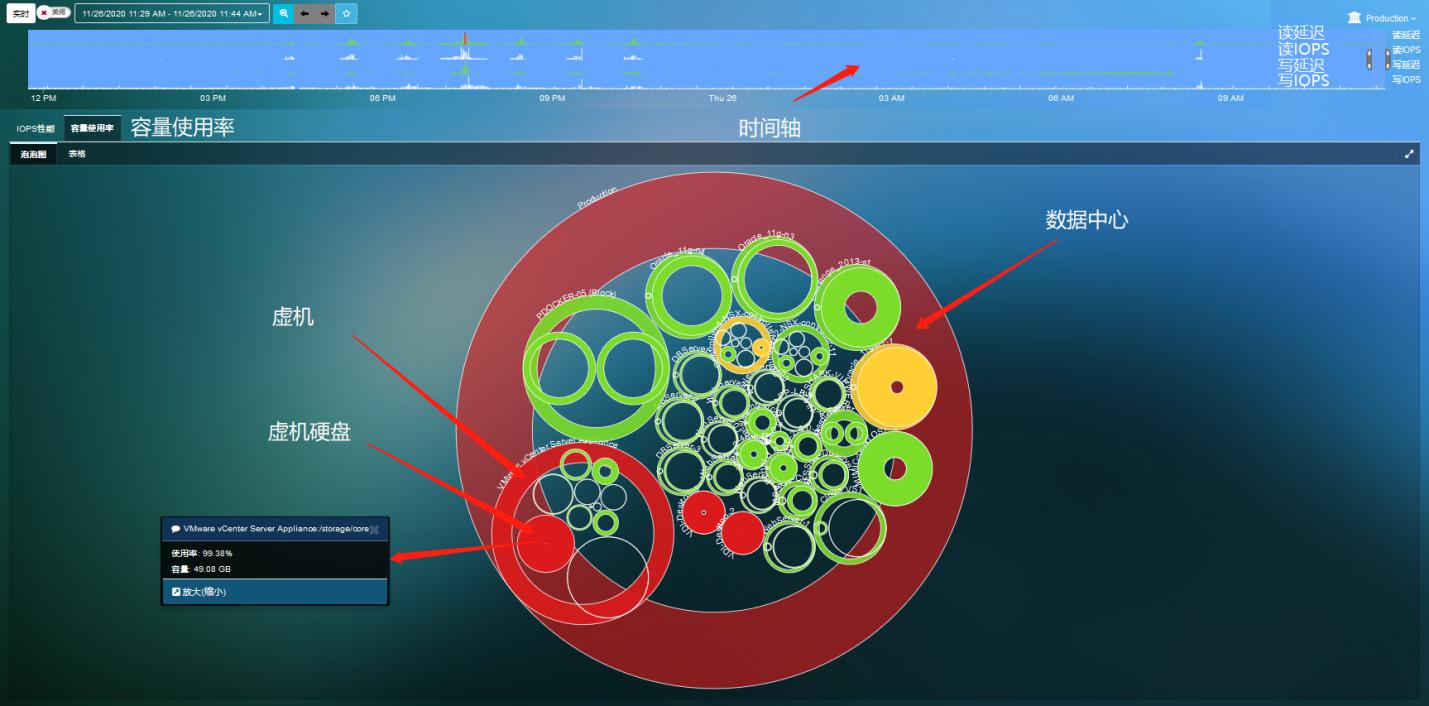

    图三为存储容量使用率视图，层级主要分为数据中心、虚机、虚机硬盘三部分，如图所示，点击后可显示使用率，以及容量，状态同样以四种颜色进行直观化的显示，时间轴也同样可以进行拉动。

（图三 存储容量使用率视图）

明辰智航云安存储状况分析功能可以让用户通过图形化的形式简单明了的通过颜色的对比直接看出存储是否出现问题，并且当出现故障时，鼠标轻轻一点，就可看出到底是物理硬盘、数据存储、主机、虚机、虚拟硬盘哪里出现了问题，问题到底是每分钟读写的次数增多还是读写延迟造成，大大降低了排故时间。
