明辰智航云网络分析（以下简称云安网络分析）主要分为四大部分，使用分析、网络会话、表格、警报。其中使用分析是展示整个网络视图，网络会话是展示流量数值的走向以及，表格是根据参数表格式展现，警报则是针对网络情况及时做出警报。

· 明辰智航云安---网络使用分析

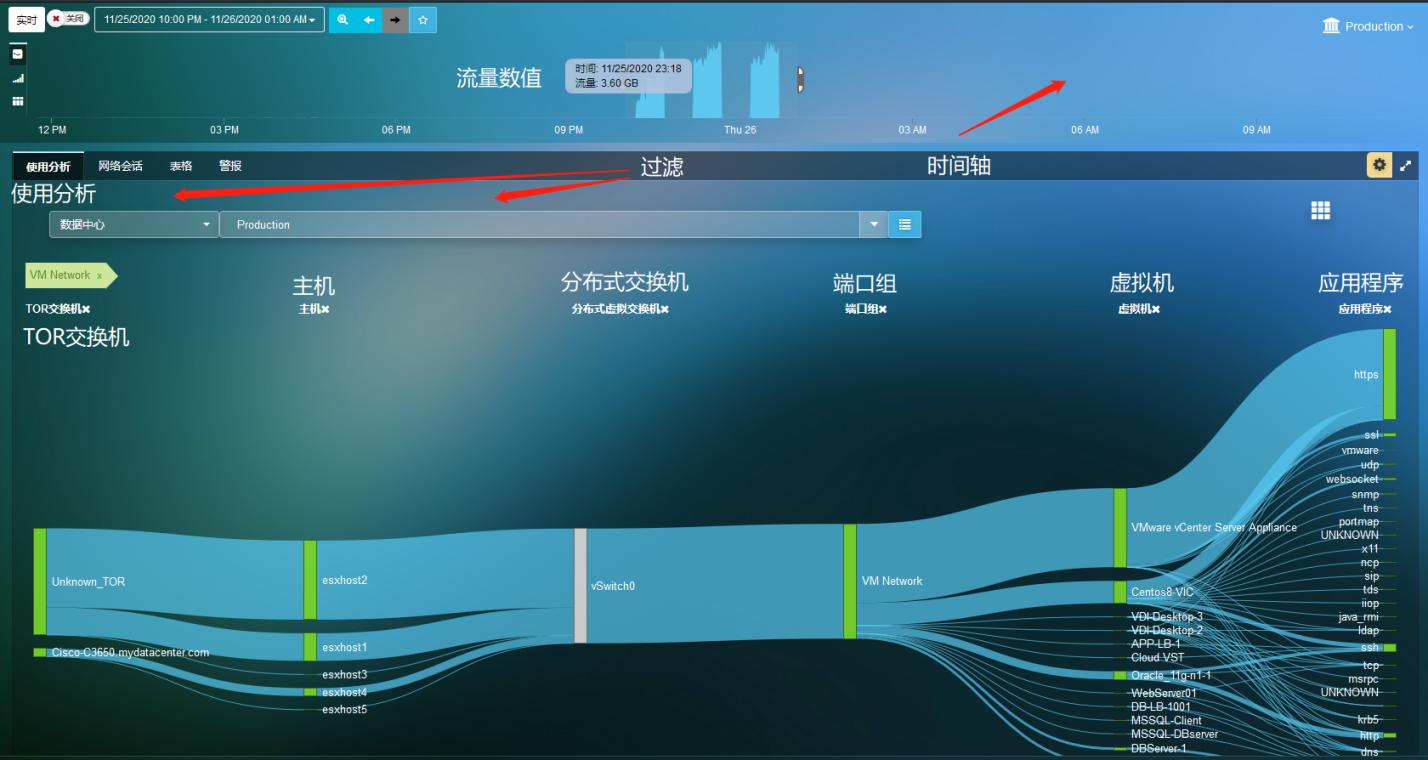

  图一为云安所监控的数据中心整个网络视图，层级划分为六层，从左到右依次为TOR交换机--->主机--->分布式交换机--->端口组--->虚拟机--->应用程序，其中线的粗细代表流量的大小，线越粗代表流量越大，相反的线越细，则代表流量越小。并且鼠标放到想要查看的交换机或主机、端口组、虚拟机、应用程序上都可以查看到健康分数、总字节数、网络响应延迟、严重重试、虚拟丢包、零窗口、重置，如图二。最上方为时间轴，时间轴可以进行拖动或自定义时间进行回溯，随着时间轴的拖动，下面对应的视图也会显示所调试时间点的状态。颜色则代表状态，分为四种颜色，颜色定义为下：

（1）红色 最严重 0-25 分 超过基准性能指标 20%以上。

（2）橙色 大严重 26-50 分 超过基准性能指标 10%以上。

（3）黄色 小严重 51-75 分 超过基准性能指标 5%以上。

（4）绿色 正常 76-100 分 在基准性能指标 5%以下。

基线的指标默认值为前一小时，我们也可以设定为前一天，前一周或者通

过选择查看之前的分析或者通过锁定到特定日期的指标为基准查看。

注：某些基线公制是预先定义的基于共同的实践。

（图一 整个网络视图）

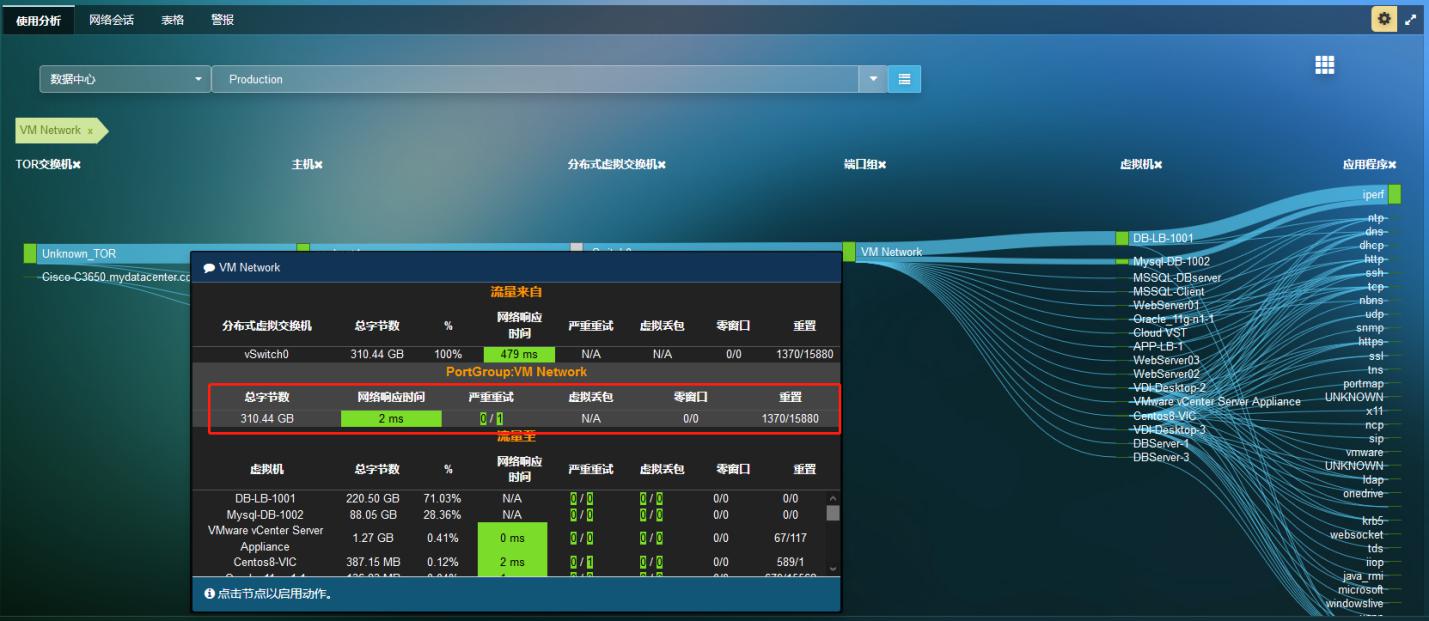

（图二 端口组点击后的参数视图）

 明辰智航云安---网络会话

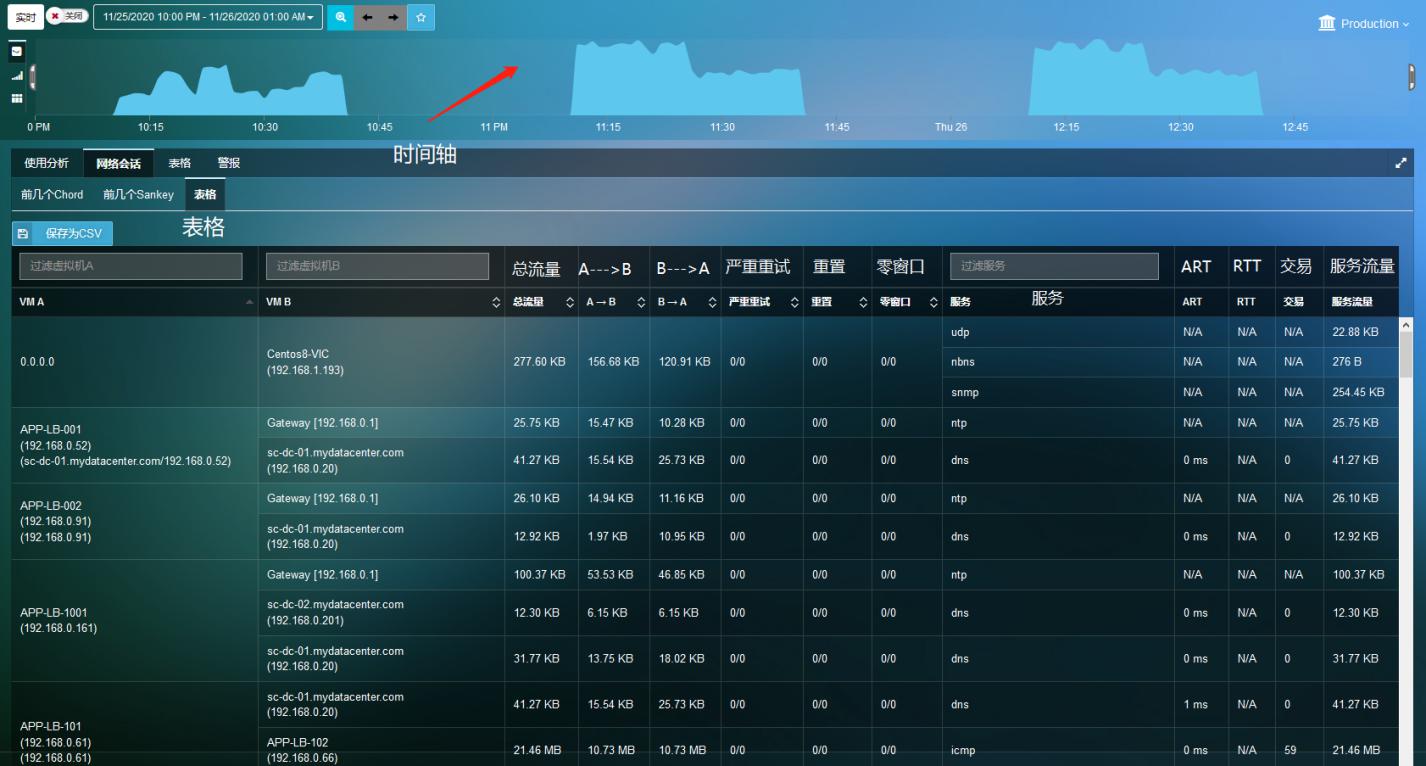

    图三为网络会话视图，可以看到虚机与虚机之间的总流量、服务、A-B、B-A的流量，以及严重重试、重置、零窗口的数量，时间轴也同样可以进行拉动，下方数值会对应时间轴发生改变。

（图三 网络会话视图）

明辰智航云安网络分析功能可以让用户通过图形化的形式简单明了的通过颜色的对比直接看网络否出现问题，并且当出现问题时，鼠标轻轻一点，就可看出到底是TOR交换机、主机、分布式交换机、端口组、虚拟机、应用程序哪里出现了问题，问题到底是流量突增、网络响应延迟、严重重试、虚拟丢包、零窗口、重置中哪个因素造成，进而达到快速定位问题，大大降低了排故时间。
