VSphere Vsan的硬件要求
发布时间:2020-07-10文章来源:明辰智航

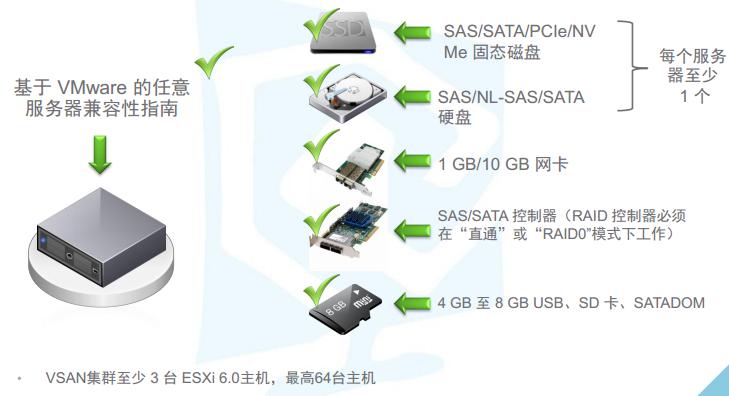

VSphere Vsan的硬件要求

Virtual SAN 中,所有读写操作都始终直接针对闪存层。基于闪存的设备在 Virtual SAN 中具有两个作用。

非易失性写缓冲区 (30%)

– 写入操作会在进入固态磁盘的准备阶段时确认

– 缩短写入延迟时间

读缓存 (70%)

– 缓存命中可缩短读取延迟时间

– 缓存未命中 – 需从硬盘检索数据

硬件选择是不同 Virtual SAN 配置之间的首要性能差异化因素。

VSphere Vsan的硬件要求



1)确定闪存容量大小

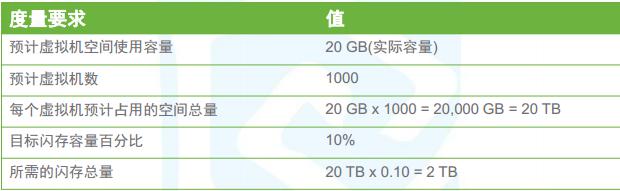

▪ 一般情况下,建议将 Virtual SAN 闪存容量的大小定为未考虑容许的故障数 时预计所用存储容量的 10%

VSphere Vsan的硬件要求

▪ 总闪存容量百分比应该基于使用情形及其容量和性能要求来计算。

    – 10% 是一般建议,可能过多也可能不足。

例如:100VM,每台VM设置100GB,预期平均为50GB

    10%x(100x50GB)=500GB SSD总容量,如果有5台主机,则每台SSD100GB

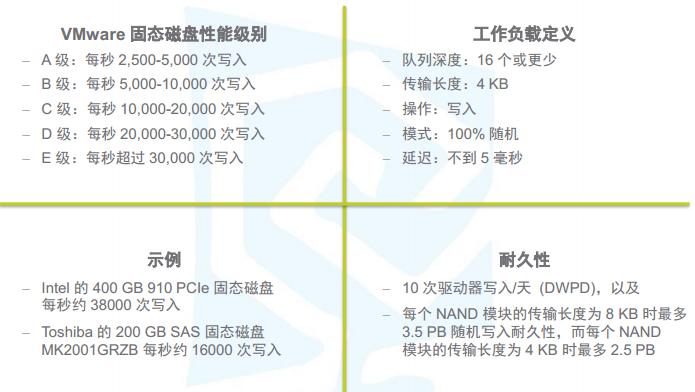

l 基于闪存的设备

VSphere Vsan的硬件要求

2)磁盘(硬盘)

• 支持的 SAS/NL-SAS/SATA 硬盘

7200 RPM 用于提供容量       – 10000 RPM 用于提供性能

15000 RPM 用于提供更高性能

• 在驱动器转速相同和价位相似的情况下,NL SAS 将提供更高的硬盘控制器队列深度

    – 如果在 SATA NL SAS 之间选择,建议选择 NL SAS

• 选择不同的固态磁盘以及不同的固态磁盘与硬盘比率,会使集群性能有所区别。按照经验法则,应按 10% 的比率配置

l 存储控制器

SAS/SATA 存储控制器– 支持直通或“RAID0”模式

• 使用 RAID0 模式时,性能取决于控制器

     – 请咨询您的供应商以了解 RAID 控制器的固态磁盘性能

• 存储控制器队列深度很重要– 加大存储控制器队列深度将可以提高性能

• 核实每种控制器支持的驱动器数量

存储控制器——RAID0模式

• 将所有磁盘配置为 RAID0 模式

– 基于闪存的设备(固态磁盘)         – 磁盘(硬盘)

• 禁用存储控制器缓存

    – 可实现更高性能,因为缓存由 Virtual SAN 控制

• 磁盘设备缓存支持

– 基于闪存的设备利用直写缓存         – 磁盘利用写回缓存

ESXi 可能无法区分基于闪存的设备与磁性设备

    – 使用 ESXCLI 手动将设备标记为固态磁盘

3) 网络

• 支持 1 GB/10 GB

– 带确保服务质量的 NIOC 10 GB 共享网络将支持大多数环境

– 如果是 1 GB 网络,则建议对 Virtual SAN 使用专用链路

• 巨型帧将提供标称的性能提升– 针对全新部署启用

Virtual SAN 同时支持 VSS VDS

NIOC 需要使用 VDS

Nexus 1000v – 应该能用,但尚未进行全面测试

• 网络带宽性能对主机撤出、重建时间的影响高于对工作负载性能的影响

l 防火墙

Virtual SAN 供应商提供程序 (VSANVP)– 入站和出站 - TCP 8080

• 集群监控、成员资格和监控服务 (CMMDS) – 入站和出站 UDP 12345 - 23451

• 可靠数据报传输 (RDT)– 入站和出站 TCP 2233

4) 技术特征

VSphere Vsan的硬件要求

通过 vSphere Web Client vCenter 中进行部署、配置和管理(绝无仅有!)。

– 极其简单

• 为 Virtual SAN 配置 VMkernel 接口

• 通过单击“Turn On”(打开)启用 Virtual SAN
