网络新一代链路通
网络新一代链路通

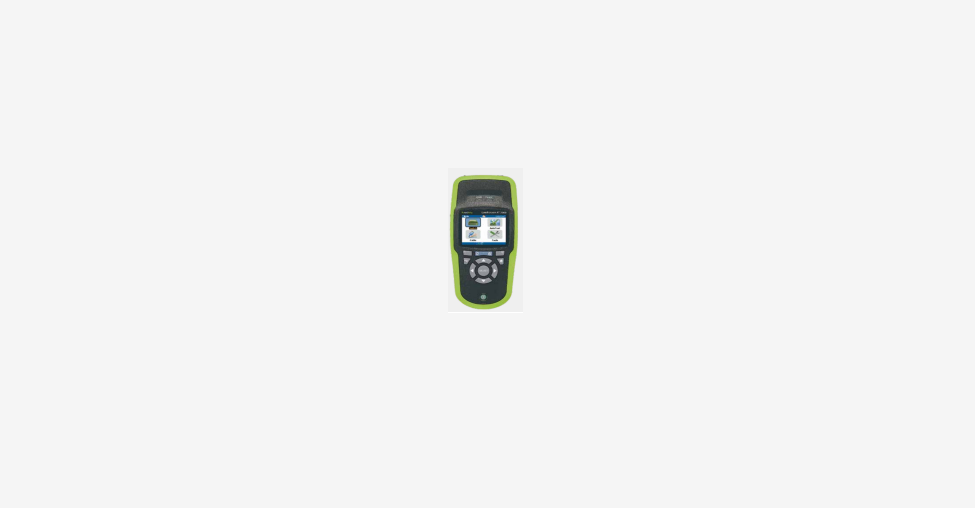

网络新一代链路通MC-LR20可以一键自动解决10M/100M/1G速率下铜缆和光纤的连通性问题,包括线缆连通性、网络连通性和服务的连通性;快速定位桌面级故障,如IP、DNS、DHCP、TCP端口、速率、双工、VLAN、PoE、延时等;另外支持反射器模式进行数据环回测试;支持输出测试报告。

可针对各种重要任务进行用户配置的自动测试。这款网络测试仪的快速线缆测试和交换机识别功能有助于迅速排查问题。测试结果可自动上传至 Link-Live 管理云服务平台,以增进网络工程师与技师之间的协作,实现更出色的作业可视度、项目控制和移动管理。

通过 CDP/LLDP/EDP 发现距离最近的交换机名称和端口信息,并利用 AutoTest 自动测试功能 检查链路速度 / 双工以及与 TCP/IP 网络的连接通过 TruePower™ 加载的以太网供电 (PoE) 测试,验证高达 30W 802.3af/at 供电设备快速检查双绞线线缆长度和接线图

AutoTest 自动测试功能可一次性检查并记录 PoE、距离最近的交换机、DHCPDNS和网关服务以及关键设备的连接自动报告,并通过 Link-Live 云服务实现结果上传与管理之间的协同。





  采用 IEEE 链路层发现协议 (LLDP)Cisco 和极端发现协议(CDP EDP)来显示距离最近的交换机型号、插槽、端口和配置的 VLAN



显示以下距离最近的交换机关键信息:

1、交换机名称和型号

2、机箱、插槽和端口

3、交换机 IP 地址

4、语音和数据 VLAN ID

5、双工和速度(实际值和标称值)

6、信号强度

7、连接(MDI MDI/X

8PoE 电压和功率(实际值和测试限值)

9、线对功率图示



数据包反射器

数据包反射器模式允许在端到端网络路径性能测试中,将其用作远程设备,以验证 LAN WAN 的吞吐容量是否达到 1Gbps。可将反射器模式配置为交换 MAC / IP 地址。



IP V4/V6 寻址

验证 IPv4 DHCP 自动协商过程、子网和 DHCP 服务器,并检查 IPv6 链路本地和全局寻址。



关键服务和设备连接802.1x 身份验证

可进行 Ping TCP 端口开路测试,以检查连接性。测试将显示到默认网关、首选 DNS 服务器和备用 DNS 服务器的连接和响应时间。可连接至多达 10 个用户定义的目标设备、服务器或服务,使用 Ping 或用户定义的 TCP 端口号进行测试。如果将URL 作为目标,结果将包括响应时间和 IP 地址。



802.1x 身份验证

确认使用802.1x MAC 访问控制列表 (ACL) 访问安全网络的权限。可使用随附的软件启用 802.1x 和下载证书。



序号

类别

参数说明

1

测量范围

具备千兆网络的连通性、利用率、吞吐量、丢包、时延等相关指标标准测试,相关结果包含上行和下行数据。

2

支持带宽

支持对10BASE-T、100BASE-TX、1000BASE-T、PoE (IEEE 802.3af和 802.3at)、100BASE-FX 及1000BASE-LX/SX网络进行测试

3

捕包分析

能够在线或单端口捕获所关心的数据包,并具有过滤功能,捕获的数据能够通过管理端口或SD卡导出到协议分析工具进行解码和分析。

4

故障诊断

具备能够判断双绞线的开路、短路、交叉、串扰等接线图故障;支持从线缆到云的性能测试,通过测量并分析网络布线、以太网供电 (PoE) 发送、具有SFP适配器端口,并支持100BASE-FX和1000BASE-LX/SX/ZX,支持链路连接速度、双工状态的测试,支持测试DHCP、DNS等服务器的可用性和性能。与最近交换机的连接等关键网络组件的性能,以及关键网络服务和基于服务器的应用程序的性能的方式来确定问题的根本原因。

5

供电方式

支持锂离子电池及交流供电方式

6

性能测试

支持高级测试(HTTP、FTP、IGMP、RTSP、SMTP、性能),性能指标包括吞吐率、帧丢失、抖动和延迟。测试远程对等点以获取上行和下行结果。测试远程反射器以获取往返结果。在同一个设备的有线接口与 Wi-Fi 接口之间进行测试以获取非远程上行和下行结果。测试速率为 1 Gbps 时的有线性能。定义持续时间、帧大小、DSCP 值和通过/失败损耗限值。将结果保存为记录性能的报告。
