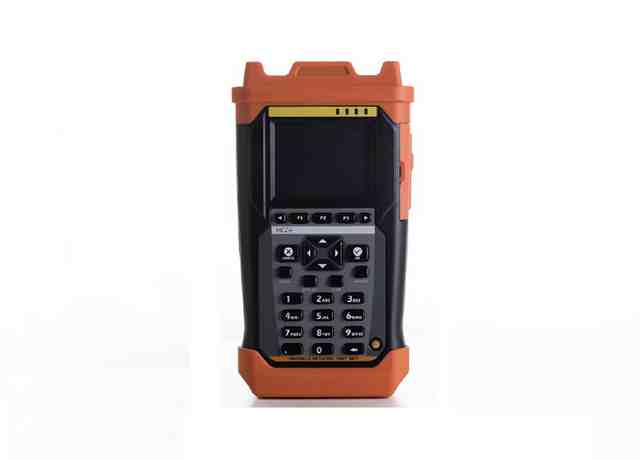

网络一点通千兆以太网性能测试仪M-P-1C
网络一点通千兆以太网性能测试仪M-P-1C
M-P-1C 坚固耐用,小巧轻便,同时电池具备超长供电时间,M-P-1C 为城域以太网和 IP 服务的安装和维护提供全面的测试解决方案。M-P-1C 完整的测试能力,为现场技术人员提供端到端的 10/100/1000M 传输链路,千兆以太网链路和IP 网络的误码性能测试,确定链路利用率,吞吐量,时延和 IP 连通性。

M-P-1C 坚固耐用,小巧轻便,同时电池具备超长供电时间,M-P-1C 为城域以太网和 IP 服务的安装和维护提供全面的测试解决方案。M-P-1C 完整的测试能力,为现场技术人员提供端到端的 10/100/1000M 传输链路,千兆以太网链路和IP 网络的误码性能测试,确定链路利用率,吞吐量,时延和 IP 连通性。
M-P-1C 具有直观的图形用户界面,配置简单方便并且能够存储配置文件以便技术人员共享,让缺少以太网或者 IP 测试经验的技术人员来验证千兆以太网网络的性能参数。M-P-1C 具有多种测试功能,为服务提供商和他们的客户之间提供服务水平协议(SLA)验证测试工具。

产品亮点
 •  外形轻便小巧,结实耐用,可灵活应用于室外现场环境
 •  启动快速,高分辨率彩色触摸屏幕
 •  友好的按键设计,可方便灵活的输入和选择
 •  更全面的测试功能,更高的性价比
 •  可提供千兆以太网从安装调试到运营维护的全套解决方案

功能特性
 •  两个 10/100/1000M Base-T, 100M Base-FX(选件), 1000M Base-X 测试端口,支持全部接口的全双工和半双工自适应。

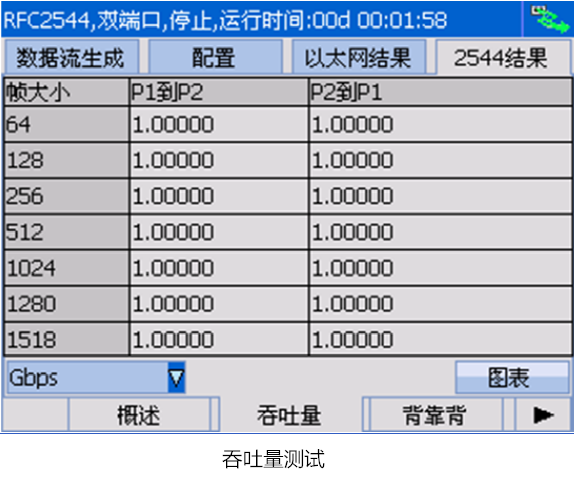

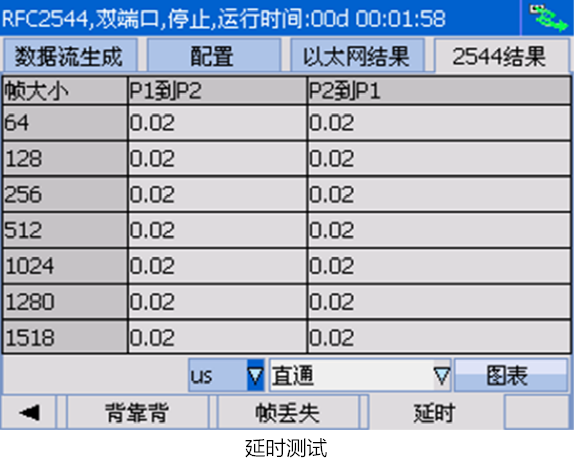

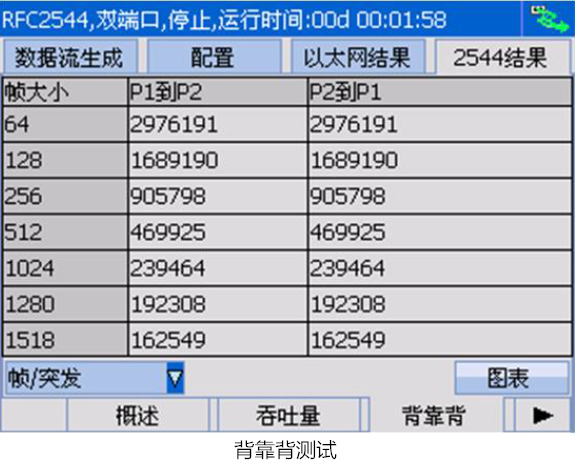

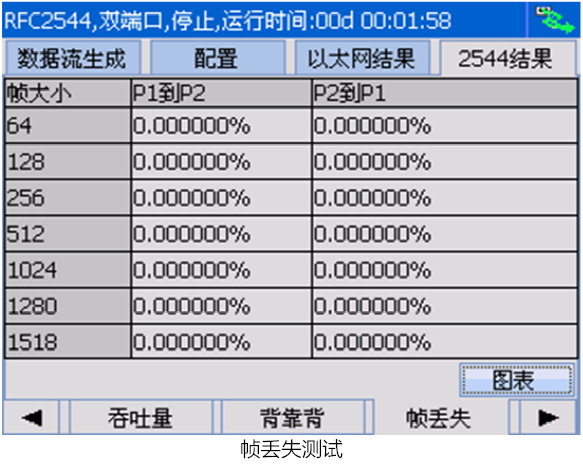

 •  依照 RFC 2544 标准,进行吞吐量、背对背、延迟和帧丢失测量(双向结果);
 •  完整的 Y.1564 测试套件(双向结果)。Y.1564 可为移动回程和商业服务提供全面的现场测试;(选件)
 •  支持基于目的/源 MAC、目的/源 IP、3 层 VLAN ID、3 层MPLS Lable 的在线业务扫描;(选件)
 •  多达 8 个数据流生成和分析,为每个数据流提供吞吐量、延迟、帧丢失和数据包抖动测量;
 •  它能够以 100%线速提供双端口同步信息流的生成和接收功能,用于所有数据包大小的 10/100/1000Base-T、100Base-FX、100Base-LX、1000Base-SX、 1000Base-LX 或 1000Base-ZX 全双工网络;
 •  数据包抖动测试符合 RFC3393 标准,评估 IP 数据包延迟变化;
 •  Layer1 到 Layer4 误码、环回和远端智能环回测试;
 •  穿通测试,并在穿通过程中能够插入网络损伤,以便验证网络性能;
 •  服务中断测试。
M-P-1C 提供快速高效的以太网测试

BERT测试
BERT测试是采用类似于SDH传输网络中的误码测试原理,用特殊性测试码型的以太网帧作为测试数据,在被测网络中传送,通过在接收端分析这些特定帧格式来验证网络的误码率情况。

多业务流分析和测试
以太网测试中需要模拟实际的多种业务,可以同时产生多种不同的数据流,测试这些类型的业务在以太网网络中的转发性能;通过同时设置和产生多个数据流,每个数据流设置不同优先级,通过分析和统计多流的测试结果来验证多业务的性能。

ITU-T Y.1564 测试
迄今为止,RFC 2544 一直是应用最广泛的以太网测试方法。然而,它是为实验室环境中的网络设备测试而非现场环境中的服务测试而设计。ITU-T Y.1564 是针对运营商以太网服务开通和故障诊断而新近引入的标准。与 RFC 2544 相比,它具有一系列优点, 包括能够鉴定数据包抖动和 QoS 测量结果等关键的 SLA 标准。该方法还大幅提高测试速度,因此能够节约时间、资源,并优化 QoS。

服务配置测试
网络配置测试包括先后对每个服务进行测试,鉴定服务的配置是否正确以及是否满足所有的特定 KPI 或 SLA 参数。

服务性能测试
鉴定完各个服务的配置后,测试设备会同时鉴定所有服务的质量。

一般特性

用户接口
显示屏 3.5 英寸TFT 触摸显示屏(320×240 分辨率)
业务接口
USB数据端口 USB, A 型接口,1 个;USB B 型接口,1 个
以太网端口 以太网 10/100M Base-T,接口:RJ45
其他功能
存储空间 1G
尺寸和重量 80(H)x 135 (W) x 250(D) mm;1.1kg
温度 工作温度:-10°C到50°C;存储温度:-40°C到70°C
相对湿度 0%到95%(非冷凝)
EMC EN55022/CIPSR22, EN61000-3-2,EN55024
电池和供电
电池 充电式和可更换的锂离子电池
工作时间:8 小时(典型值)
充电时间:<3 小时(典型值)(25°C)
供电

输入:100至240V(交流),50Hz/60Hz,2A

  输出:15V,2A

技术规格

测试接口 2 个RJ45 接口,10/100/1000M Base-T
2 个SFP 模块,100(选件)/1000M Base-X
以太网功能 自协商,10/100/1000M 全双工和半双工,流控
测试配置 监测/生成,穿通模式
封装 Ethernet Type II, IEEE802.3 with 802.2,IEEE802.3 with SNAP
配置,监控和生成模式
流量生成 · 可变线路流量生成,直到线速
· 流量生产方式:持续,突发,递增,n-帧,n-突发,n-递增
· 从 40 到16000 字节的可变帧长
· 帧长: 固定、递增、递减、随机(下同)
· 混杂单播和广播帧的用户可定义流量
· 固定或者自增长的MAC 地址
· 固定或者自增长的IP 地址指示
· 可配置IP 和以太网源/目的地址(支持 IPv4 和IPv6 地址)
· 支持 IP 高级TOS/DS 编辑
· 支持自增长,自减小或者随机地址
· 用户可编辑TCP/UDP 地址
· 支持PAUSE 帧的生成和响应
· ARP 应答和PING 请求(开/关)
多层VLAN 支持3 层可选VLAN VLAN 标签参数:
·Ethernet Type II 0x8100(802.1Q),0x88a8(802.1ad),0x9100 或0x9200
·用户自定义VLAN ID,CFI 和VLAN 优先级
·VLAN ID 支持自增长,自减小和随机生成
多流 流数量:支持8 个数据流的生产和分析
错误生产 FCS, IP Checksum Error, IP 碎片,CRC4 Error, BIT 错误,误码序列错误
告警生产 无连接,远端故障
结果、监测和生产模式
状态 · 链接状态,接口类型,超小帧检测,帧,MPLS/VLAN,速率,全双工 /半双工,接收以太网信号速率,自协商完成
· 接收端能力:速率/双工
· 利用率指示,吞吐量和错误帧数
· 以太网光接口信号电平指示
性能统计 利用率,吞吐量,帧速率
帧统计 · 总帧数,总共有效帧,单播/组播/广播帧,PAUSE 帧
· VLAN 帧数
· MPLS 帧和
· 总共错误帧数,超长和超短帧数,FCS 错误帧数
帧分布统计 · 总有效帧,<64,64-127,128-511,512-1023,1024-1518,>1518
· 帧大小
发送统计 总帧数,单播/组播/广播帧
多流统计 每个流相关信息:帧丢失数/率,吞吐量,延时,包抖动,接收和发送的帧和字节数
过滤器 过滤条件能支持:IP/MAC 源地址,IP/MAC 目的地址,广播地址,,封装类型,VLAN ID 和VLAN 优先级,MPLS, TCP/UDP 源和目的端口
误码测试和服务中断时间
误码测试 产生和检测测试图案,接收到的误码数,图案生成:非成帧(1 层),成帧的以太网 MAC 头(2 层),成帧的以太网 MAC 头和 IP 头(3 层)或者成帧的 MAC 头,IP 头和 TCP/UDP 头(4 层)
丢帧数和丢帧比
吞吐量测量结果包含如下信息:物理层,链路层,网络层和数据层
测试图案:PRBS9,PRBS11,PRBS15,PRBS20,PRBS23,PRBS31,HF 测试图案,CRPRJ,JTPAT,SPAT,,用户可编程的 32bits
错误产生 FCS,错误的IP 校验和,CRC4 Error,BIT, 错误序列错误
服务中断测试 服务中断测试为误码测试的一部分:
· 最多/平均服务中断测试,分辨率0.1us
· 服务中断次数
环回和穿通
环回测试 非成帧(1 层),成帧的以太网 MAC 头(2 层),成帧的以太网 MAC头和 IP 头(3 层)或者成帧的 MAC 头,IP 头和 TCP/UDP 头(4 层)环回测试功能
· 高级环回损伤测试功能
· 丢包设置: 按比例,按包个数,按时间
· 环回丢弃使能:协议丢弃,协议通过,控制帧,CRC 错误,IP/TCP/UDP错误
穿通测试 穿通监测功能通过2 个RJ45 或者2 个SFP 接口 高级穿通损伤测试功能(选件):
· 丢包设置: 按比例,按包个数,按时间
· 穿通丢弃使能:协议丢弃,协议通过,控制帧,CRC 错误,IP/TCP/UDP错误
RFC3393
抖动测试 交换机/路由器测试和单端网络测试模式:
· 吞吐量,帧丢失,延时或包抖动,背靠背帧(突发能力)
· 端到端网络测试模式(选件)(2 台 M-P-1C 仪表分别设置为本地和远端模式)
· 吞吐量,帧丢失,背靠背(突发能力)
RFC2544
RFC2544 测试
ITU-T Y.1564 业务激活测试:
· 每个端口支持8 个业务流
· 颜色感知和非颜色感知
· 测试模式:单端(单向或者双向,对称和非对称),环路
· 业务验收标准:CIR,EIR,过冲,帧传输延时,帧抖动,帧丢失率
业务激活测试(Y.1564)(选件)
业务激活测试
· 子测试:CIR(承若信息流),EIR(超额信息流),流量整形,CBS(承若突发大小),EBS(超额突发大小)
· 步长:1-60s(用户可设定)
· 结果:通过/失败指示,IR(最小/平均/最大),FL(Count/FLR),FTD,FDV(最小/平均/最大/(测试过程中)
业务配置测试
·子测试:CIR(承若信息流),EIR(超额信息流),流量整形,CBS(承若突发大小),EBS(超额突发大小)
·步长:1-60s(用户可设定)
·结果:通过/失败指示,IR(最小/平均/最大),FL(Count/FLR),FTD,FDV(最小/平均/最大/(测试过程中)
业务性能测试
·在 CIR 速率下的所有业务同时测试
·测试时间15 分钟,2 小时,24 小时或者用户自定义
·结果:通过/失败指示,IR(最小/平均/最大),FL(Count/FLR),FTD,FDV(最小/平均/最大/(测试过程中)
远端智能环回
适用于一台 M-P-1C 控制另一台 M-P-1C 进行 RFC2544 和 Y.1564 的非对称测试;
支持非成帧(1 层),成帧的以太网 MAC 头(2 层),成帧的以太网MAC 头和IP 头(3 层)或者成帧的 MAC 头,IP 头和TCP/UDP 头(4 层)远端智能环回测试功能
IP 高级测试工具
PING
用于连接和配置检查:
· 环路时间(RTT)
· 支持 IPv4、URL 地址
Trace Route
跟踪 IP 网络上的IP 路由:
每一跳的信息:PING 时间(最大/最小/平均),PING 超时的次数
VCT 线缆测试
用于 CAT5 线缆故障测试:
· 状态:通过/失败
· 故障位置
· 通道
· 极性
· 时延
流量控制
· 流量控制时间,us
· 暂停时间总计,上次值,最大值,最小值
· 暂停帧数TX,
FTP
Upload/Download
用于 FTP 服务器和客户端的仿真测试:
· 支持 Ipv4,地址
· 用户名/密码
· 文件上传/下载
结果:通过/失败,上传和下载时间显示
HTTP
WEB 浏览:
· 支持 Ipv4,地址
· 网页打开成功/失败
在线业务扫描(选件)
在线扫描网络中的各种业务类型,包括:MAC、IP、VLAN ID、MPLS Label、端口号。
统计:利用率,接收帧数
高级PING(拓扑)(选件)
某一个IP 地址范围内的PING 测试:
· IP 地址范围开始,结束
· 发送次数
· 超时(ms)
· 状态:通过/失败
MPLS(选件)
MPLS 头部的数量
用户可以设置3 个MPLS 头部
每个 MPLS 头部的参数

在每个 MPLS 头部,用户可定义 Label, Exp 和TTL 域Label 递增

· 递减和随机产生

统计
MPLS 帧数
以太网帧捕获
捕获缓存
20M
当捕获缓存存满了之后:停止
捕获帧包长截取
如果激活则截取该帧的前64 或128 字节(忽略帧的其余部分),字节长度可定义
捕获数据
CAP 格式可以在Wireshark 显示
