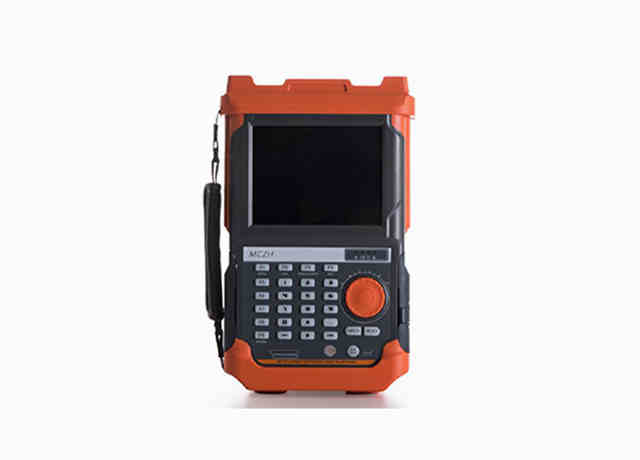

网络一点通万兆以太网性能测试仪M-P-1W
网络一点通万兆以太网性能测试仪M-P-1W



									立即咨询















	M-P-1W 明辰智航-万兆以太网性能测试仪支持 10M 到 10G 速率的数据网络测试共。并具备 Y.1565,RFC6349 等新测试功能和测试方法，为移动运营商，设备供应商，通信工程，企事业单位施工单位提供数据网络的开通，维护故障排查的测试工具。










	仪器亮点:

• 设计坚固紧凑、携带方便

• 功能强大的模块化智能网络测试平台

• 图形化用户界面，操作方便

• 丰富的按键设计，支持旋钮、数字键和功能键，方便灵活的输入和选择

• 6.5 寸室外增强型 LCD 触摸彩色显示屏，适合户外环境使用

• 基于 USB 2.0 接口的测试结果快速导出

• 基于 10/100M Base-T 接口的远程接入和控制










	功能特性：

双端口或四端口电信级以太网测试功能

提供双端以太网监测和穿通功能

双端口/四端口可独立配置，同时测试










	Ethernet:

• 两个 10G Base-X 测试接口，双端口 10G WAN/LAN 测试接口

• 两个 10/100/1000M Base-T, 100M Base-FX，1000M Base-X 测试端口，支持全部接口的全双工和半双工自适应。

• 依照 RFC 2544 标准，进行吞吐量、背对背、延迟和帧丢失测量（双向结果）；

• 完整的 Y.1564 测试套件（双向结果）。Y.1564 可为移动回程和商业服务提供全面的现场测试；

• 支持 RFC6349 标准的 TCP 吞吐量测试功能；

• 支持基于目的/源 MAC、目的/源 IP、3 层 VLAN ID、3 层 MPLS Label 的在线业务扫描；

• 多达 512 个数据流生成和分析，为每个数据流提供吞吐量、延迟、帧丢失和数据包抖动测量；

• 支持基于 RFC3393 标准的数据包抖动测试，评估 IP 数据包延迟变化

• 支持指定 IP 地址池的高级 PING 测试功能

• Layer1 到 Layer4 误码、环回和远端智能环回测试；

• 穿通测试，并在穿通过程中能够插入网络损伤，以便验证网络性能；

• 服务中断测试。










	应用:

数据网络开通、维护测试

数据网络 RFC2544 测试

数据网络 Y.1564 测试

数据网络 RFC6349 测试

网络在线业务扫描










	一般特性:










					用户接口







					显示屏



					6.5 英寸 TFT 触摸显示屏（640×480 分辨率）







					业务接口







					USB 数据端口



					USB2.0, A 型接口，2 个；USB2.0 MiniB 型接口，1 个







					以太网端口



					以太网 10/100M，接口：RJ45（端口）







					存储容量



					16G，可选32G, 64G







					其他接口







					音频接口



					用于连接选配的耳机，3.5mm 直径插孔







					其他功能







					尺寸和重量



					M-P-1W：319(H)x 202 (W) x 105(D) mm; 3.2kg







					温度



					工作温度：-10°C到50°C；存储温度：-40°C到70°C







					相对湿度



					0%到95%（非冷凝）







					振动



					10Hz到500Hz时<1.5g（在三条主轴上）







					机械冲击



					在六个面、八条主要边上<760 cm（根据GR-196-CORE标准）







					EMC



					EN55022/CIPSR22, EN61000-3-2, EN55024







					电池和供电







					电池



					充电式和可更换的锂离子电池

工作时间：4 小时（典型值）

充电时间：6 小时（典型值）（25°C）







					供电





						输入：100至240V（交流），50Hz/60Hz，1.6A




						输出：19V，4A


















	技术规格










					测试接口



					2 个RJ45 接口，10/100/1000M Base-T

2 个 SFP+模块，100M Base-FX，1000M Base-X,10G Base-X







					以太网功能



					自协商，10/100/1000M 全双工和半双工，10G 全双工，流控







					测试配置



					监测/生成，穿通模式







					封装



					Ethernet Type II, IEEE802.3 with 802.2, IEEE802.3 with SNAP







					配置，监控和生成模式







					流量生成



					· 可变线路流量生成，直到线速

· 流量生产方式：持续，突发，递增，n-帧，n-突发，n-递增

· 从46 到 16000 字节的可变帧长

· 帧长： 固定、递增、递减、随机（下同）

· 混杂单播和广播帧的用户可定义流量

· 固定或者自增长的MAC 地址

· 固定或者自增长的IP 地址指示

· 可配置IP 和以太网源/目的地址（支持 IPv4 和 IPv6 地址）

· 支持IP 高级TOS/DS 编辑

· 支持自增长，自减小或者随机地址

· 用户可编辑TCP/UDP 地址

· 支持PAUSE 帧的生成和响应

· ARP 应答和PING 请求（开/关）







					多层VLAN



					支持3 层可选VLAN VLAN 标签参数：

· Ethernet Type II 0x8100(802.1Q),0x88a8(802.1ad),0x9100 或0x9200

· 用户自定义VLAN ID,CFI 和VLAN 优先级

· VLAN ID 支持自增长，自减小和随机生成







					多流



					流数量：支持高达512 个数据流的生产和分析







					错误生产



					FCS, IP Checksum Error, IP 碎片，CRC4 Error, BIT 错误，误码序列错误







					告警生成



					无连接，远端故障







					结果、监测和生产模式







					状态



					· 链接状态，接口类型，超小帧检测，帧，MPLS/VLAN，速率，全双工 /半双工，接收以太网信号速率，自协商完成

· 接收端能力：速率/双工

· 利用率指示，吞吐量和错误帧数

· 以太网光接口信号电平指示







					性能统计



					利用率，吞吐量，帧速率







					帧统计





						· 总帧数，总共有效帧，单播/组播/广播帧，PAUSE 帧




						· VLAN 帧数

· MPLS 帧和

· 总共错误帧数，超长和超短帧数，FCS 错误帧数，








					帧分布统计



					· 总有效帧，<64,64-127，128-511，512-1023，1024-1518，>1518

· 帧大小







					多流统计



					每个流相关信息：

帧丢失数/率，吞吐量，延时，包抖动，接收和发送的帧和字节数







					发送统计



					总帧数，单播/组播/广播帧，







					过滤器



					过滤条件能支持：IP/MAC 源地址，IP/MAC 目的地址，广播地址，，封装类型，VLAN ID 和VLAN 优先级，MPLS, TCP/UDP 源和目的端口







					误码测试和服务中断时间







					误码测试



					产生和检测测试图案，接收到的误码数，图案生成：非成帧（1 层），成帧的以太网 MAC 头（2 层），成帧的以太网 MAC 头和 IP 头（3 层）或者成帧的 MAC 头，IP 头和 TCP/UDP 头（4 层）

丢帧数和丢帧比

吞吐量测量结果包含如下信息： 物理层，链路层，网络层和数据层

测试图案：PRBS9，PRBS11，PRBS15，PRBS20，PRBS23，PRBS31 测试图案 用户可编程的32bits







					错误产生



					FCS,错误的 IP 校验和，CRC4 Error，BIT, 错误序列错误







					服务中断测试



					服务中断测试为误码测试的一部分:

· 最多/平均服务中断测试，分辨率1us

· 服务中断次数







					环回和穿通







					环回测试



					非成帧（1 层），成帧的以太网 MAC 头（2 层），成帧的以太网 MAC 头和 IP 头（3 层）或者成帧的MAC 头，IP 头和TCP/UDP 头（4 层）环回测试功能

高级环回损伤测试功能

·丢包设置: 按比例，按包个数，按时间

·环回丢弃使能：协议丢弃，协议通过，控制帧，CRC 错误，IP/TCP/UDP错误







					穿通测试



					穿通监测功能通过2 个RJ45 或者2 个SFP/SFP+接口 高级穿通损伤测试功能：

· 丢包设置: 按比例，按包个数，按时间

· 穿通丢弃使能：协议丢弃，协议通过，控制帧，CRC 错误，IP/TCP/UDP错误







					RFC3393







					抖动测试



					G.711，G.723.1，G.729 等VoIP 数据包的抖动测试

抖动结果：采样数，最小值，最大值，当前值，平均值









					RFC2544







					RFC2544 测试



					交换机/路由器测试和单端网络测试模式：

· 吞吐量，帧丢失，延时或包抖动，背靠背帧（突发能力）

端到端网络测试模式（2 台M-P-1W 仪表分别设置为本地和远端模式）

· 吞吐量，帧丢失，背靠背（突发能力）







					业务激活测试（Y.1564）







					业务激活测试



					ITU-T Y.1564 业务激活测试：

· 每个端口支持8 个业务流

· 颜色感知和非颜色感知

· 测试模式：单端（单向或者双向，对称和非对称），环路

· 业务验收标准：CIR，EIR，过冲，帧传输延时，帧抖动，帧丢失率







					业务性能测试



					· 在CIR 速率下的所有业务同时测试

· 测试时间15 分钟，2 小时，24 小时或者用户自定义

· 结果：通过/失败指示，IR(最小/平均/最大)，FL（Count/FLR）,FTD,FDV(最小/平均/最大/（测试过程中）







					RFC6349 TCP 吞吐量测试功能







					TCP 吞吐量测试



					基于RFC6349 标准的TCP 吞吐量测试 支持链接到服务器

测试方向设置

· 本端-→远端

· 远端-→本端

· 双向测试

根据RFC6349 测试序列，用户可以选择如下测试参数：

· Path MTU

· 窗口滑动和吞吐量

· 多业务测试多业务测试：可以为每个TCP 连接设置DSCP 或TOS上下行不对称TCP 吞吐量测试

测试结果包含如下：

· BDP 带宽时延积的自动计算

· TCP 传输时间比

· 重传百分比

· 发送和接受字节

· TCP 效率

· 缓冲延迟百分比






					远端智能环回测试功能







					远端智能环回



					适用于一台 M-P-1W 控制另一台 M-P-1W 进行 RFC2544 和 Y.1564 的非对称测试；

支持非成帧（1 层），成帧的以太网 MAC 头（2 层），成帧的以太网 MAC头和 IP 头（3 层）或者成帧的 MAC 头，IP 头和TCP/UDP 头（4 层）远端智能环回测试功能







					IP 高级测试工具







					PING



					用于连接和配置检查：

· 环路时间（RTT）

· 支持IPv4、URL 地址







					Trace Route



					跟踪 IP 网络上的IP 路由

每一跳的信息：PING 时间（最大/最小/平均），PING 超时的次数







					VCT 线缆测试





						用于 CAT5 线缆故障测试：




						· 状态：通过/失败

· 故障位置

· 通道

· 极性

· 时延








					流量控制



					· 流量控制时间，us

· 暂停时间总计，上次值，最大值，最小值

· 暂停帧数TX，RX







					FTP

Upload/Download



					用于 FTP 服务器和客户端的仿真测试：

· 支持Ipv4，地址

· 用户名/密码

· 文件上传/下载

结果：通过/失败，上传和下载时间显示







					HTTP



					WEB 浏览

· 支持Ipv4，地址

· 网页打开成功/失败







					在线业务扫描



					在线扫描网络中的各种业务类型，包括：MAC、IP、VLAN ID、MPLS Label、端口号。

统计：利用率，接收帧数







					高级PING（拓扑）



					某一个 IP 地址范围内的PING 测试

· IP 地址范围开始，结束

· 发送次数

· 超时（ms）

· 状态：通过/失败







					网络发现



					根据MAC,IP 等信息确定网络中设备类型等功能







					MPLS







					MPLS 头部的数量



					用户可以设置3 个MPLS 头部







					每个 MPLS 头部的参数





						在每个 MPLS 头部，用户可定义 Label, Exp 和TTL 域




						Label 递增，递减和随机产生








					捕获帧包长截取



					如果激活则截取该帧的前 64 或 128 字节（忽略帧的其余部分），字节长度可定义







					捕获数据



					CAP 格式可以在Wireshark 显示







					10G WAN-PHY







					WAN 测试模式



					10Gbps 以太网







					标准



					SDH/SONET







					误码插入





						SDH: B1, B2, B3




						SONET: B1, B2, B3








					告警生成





						SDH: LOS, LOF, MS-AIS, MS-RDI, AU-AIS




						SONET: LOS, LOF, AIS-L, RDI-L, AIS-P








					误码监测



					SDH: B1, B2, MS-REI, B3







					告警监测



					SDH: LOS, LOF, OOF, MS-AIS, MS-RDI, AU-AIS, AU-LOP, HP-AIS HP-RDI SONET: LOS, LOF, OOF, AIS-L, RDI-L, AIS-P, RDI-P







					开销编辑和监测



					支持 J0/J1 字节的编辑和监测（16-byte）
