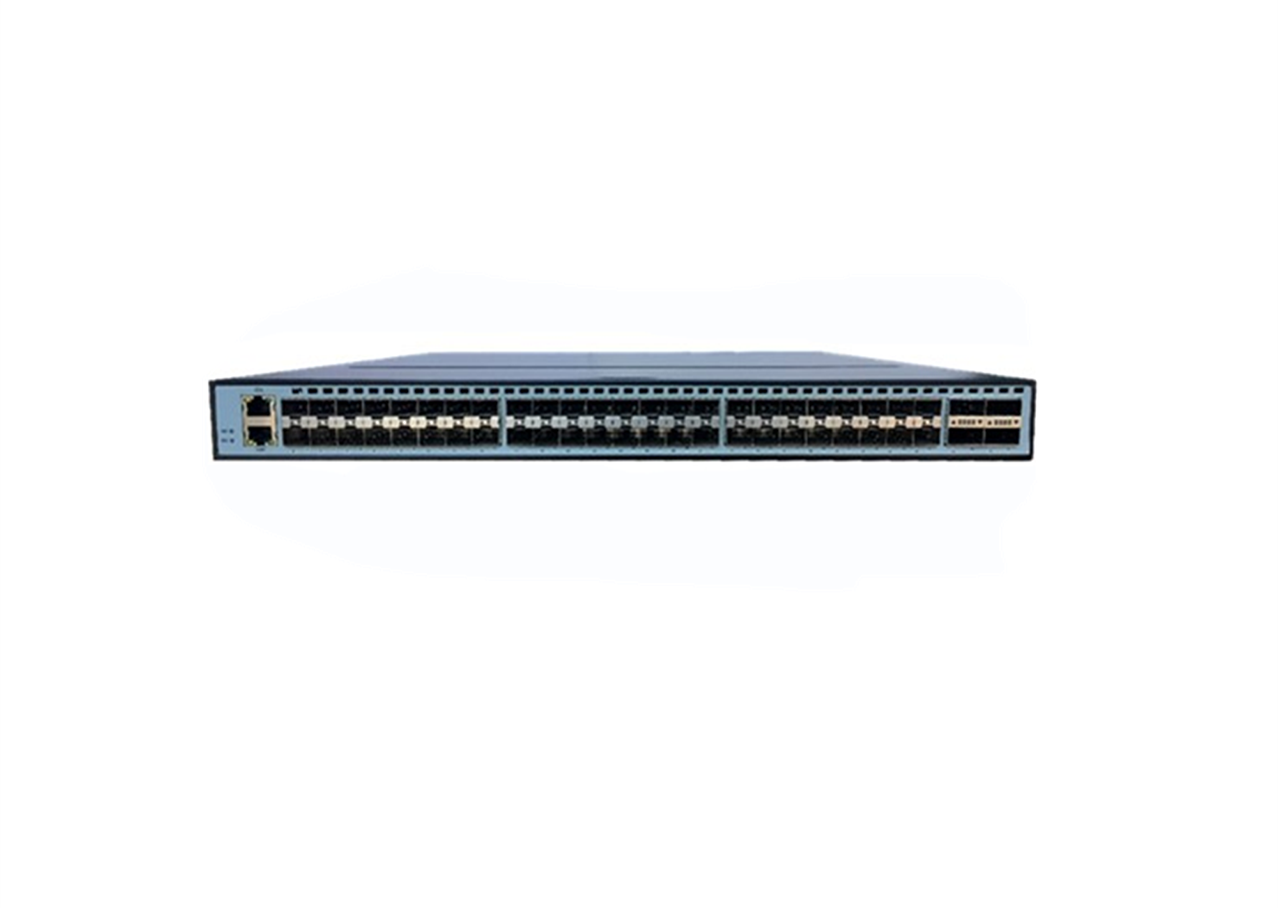

网络可视化分路器MC-24/48系列
网络可视化分路器MC-24/48系列




产品概述:
MC-24/48系列盒式网络采集分路器,提供灵活高效的流量采集、过滤、汇聚、分流、负载均衡、复制输出等功能。为各类数据流控、数据备份和数据安全等领域提供了便捷高效的数据采集解决方案。

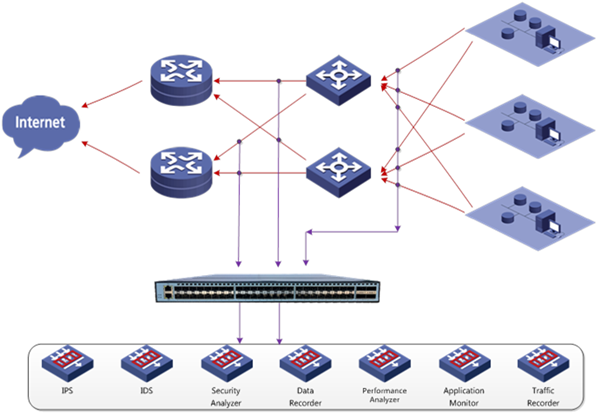

本设备提供最多24/48万兆,或4个100GE单收和48个万兆单发端口,可部署在高密度万兆网络、或者100G与10G汇聚分流环境中。
◆ 功能与接口封装类型可支持软件定义的重构,无需更换硬件,为客户节省网络硬件投资,同一套硬件可支持不同类型的接口;
◆ 全双工线速报文处理能力。高速并行的算法实现报文的线速处理,即使在全线速的情况下也不会丢包,且时延小于5us;
◆ 线速流量复制。报文可复制多份输出,每份输出的报文可选择不同的负载均衡算法,且对系统性能无影响;
◆ 最大具有256K的位掩码规则,规则的大小与性能无关,即使在规则满载的情况下,也能线速处理;
◆ 强大的L2-L7层报文识别能力。支持MAC地址、VLAN和类型过滤,普通IPv4/ IPv6过滤和GTP、L2TP、PPTP、PPPOE、GRE等隧道数据包过滤,并可选择按内外层信息分类,载荷特征码过滤;
◆ 可修改输出报文的链路层首部的源、目的MAC地址,以标识输出报文的相关信息。可给报文按规则分配宿MAC标签、输入端口、命中规则号,或者精确时间戳等信息;
◆ 整机同源同宿,支持由不同输入接口的同一条流、IP分片报文的同源同宿处理;
◆ 选项字段的支持:支持IP和TCP选项字段的识别,能自动偏移提取正确的信息;
◆ 移动核心网的增强支持:支持按GTP-U内层或外层IP分流,内分流模式外层可配;支持GTP-V1和GTP-V2识别;识别GTP-U的隧道ID,并可按照客户需求附加于报文信息内;支持信令的广播输出。


参数
MC-24/48
MC-48-10G
MC-48-10G-4-100G
业务接口
24*10GE/GE
48*10GE/GE
48*10G发
4*100G收
吞吐量(*)
240Gbps
480Gbps
400Gbps
支持POS
 √*(可添加相关LICENSE支持)
理接口
1*RJ45管理口1*RJ45 串口
报文识别
支持2层VLAN、4层MPLS标签、GRE/GTP/L2TP/PPTP/PPPOE等隧道报文(匹配时选择内层或者外层)、IPv4、IPv6、ICMP、SCTP等
多元组规则
源IP、目的IP、协议类型、源端口、目的端口、VLAN ID、输入接口号等
特征码规则
支持从载荷头部开始固定偏移位置特征码规则
复合规则
支持多元组与特征码规则的绑定
DNS规则

规则容量
最大256k掩码规则
移动核心网
支持按GTP-U内层或外层IP分流,分流模式内外层可配;支持GTP-V1和GTP-V2识别
输出接口组
不少于16个
报文去重
可根据自定义报文内容全局去除重复报文
负载均衡
可按SIP、SIP+SP、DIP、DIP+DP、SDIP、SDIP+SDP、VLAN、ROUND ROBIN、广播等策略输出到接口组,可检测主机LINK状态智能负载输出
报文输出
报文经过规则匹配后,可选择丢弃或者转发,最大可输出至 16个接口组负载均衡输出,每个组的分发策略可不一样,同时支持接口镜像,对性能无影响;
首部剥离
支持VLAN、MPLS、隧道报文头部剥离
报文头输出
支持将报文头部按指定字长输出
输出报文
信息携带
可修改输出报文的链路层首部的源、目的MAC地址,以标识输出报文的相关信息。可给报文按规则分配MAC标签、输入端口、命中规则号,或者精确时间戳等信息
未识别报文
未识别、未命中规则报文可选择丢弃,或者指定输出接口组输出
IP分片报文
不同输入端口的后续分片报文可按照头片动作转发
选项字段
识别TCP/IP报文选项字段,并可正确提取五元组信息
同源同宿
整机报文同源同宿(不同输入接口的同一个流也可同源同宿输出)
保序
即使在大负载的情况下,输出报文也可保证流保序
转发时延
5us
抗数据突发
输出接口QoS调度针对每个接口设置,可单独设置接口缓存;当某个出接口流量过载,且对应的缓存溢出时,不影响其它的出接口流量分发。
配置管理
CLI、SNMP、RCP远程配置协议
升级管理
远程FTP、SCP等下载镜像导入,系统配置不覆盖
机箱尺寸
460×440×44(mm)(深x宽x高)
散热方式
机箱风扇散热
重量
9KG
环境要求
工作温度:0℃到50℃,存储温度:-10℃到60℃,湿度:10%-90% (非冷凝)
电源和功耗
电源:220V  AC或者-48V DC,1+1冗余
功耗
110W~160W
*:以上为功能合集,针对不同的场景
