福禄克官方指定经销商—明辰智航的工程师带你更深入的了解铜缆测试，详细为您讲解什么是TCL/ELTCL，他们对数据的传输到底有什么影响呢？

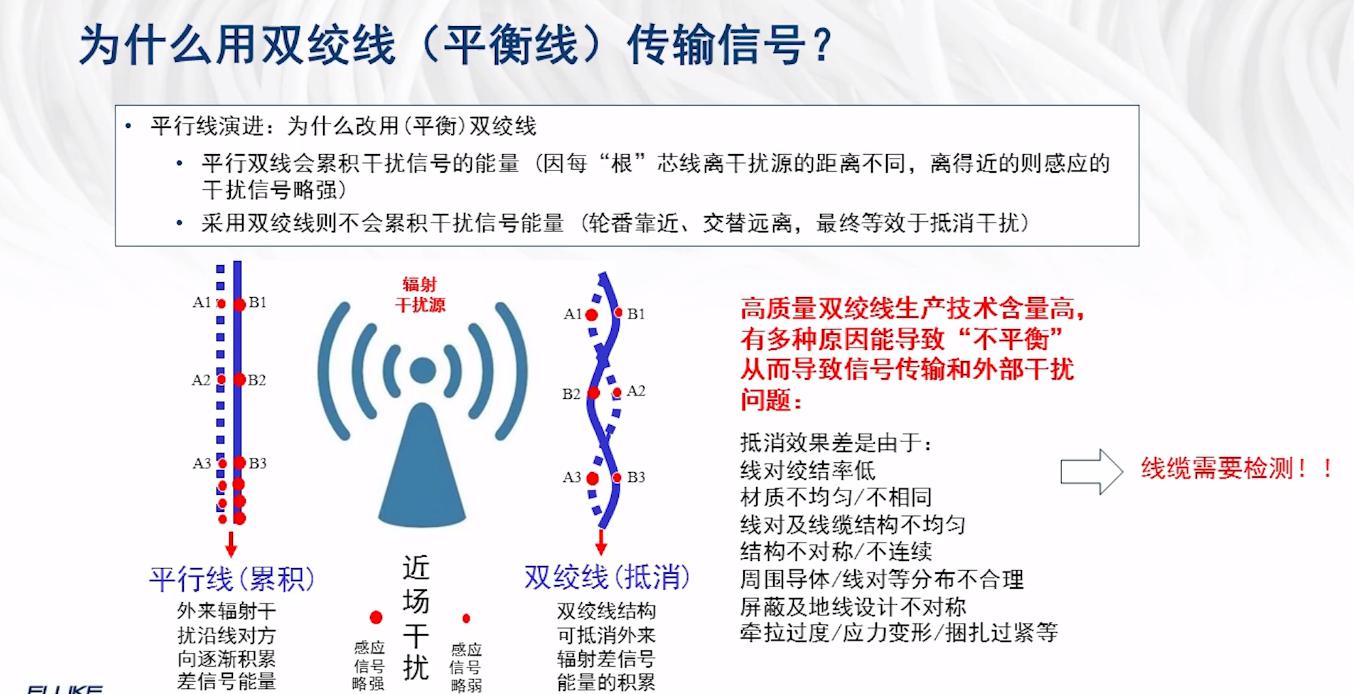

前情分析：为什么用双绞线传输信号？（一图就懂）

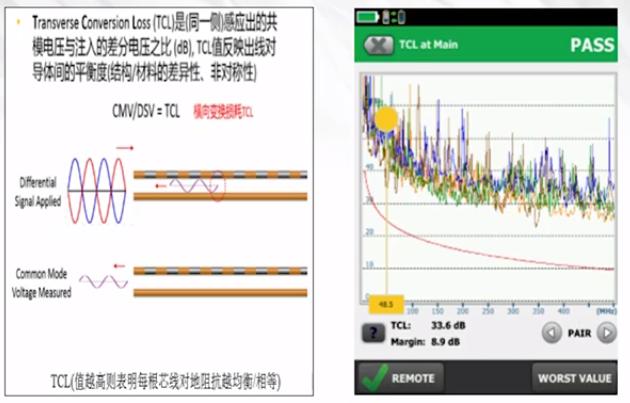

CL：横向转换损耗

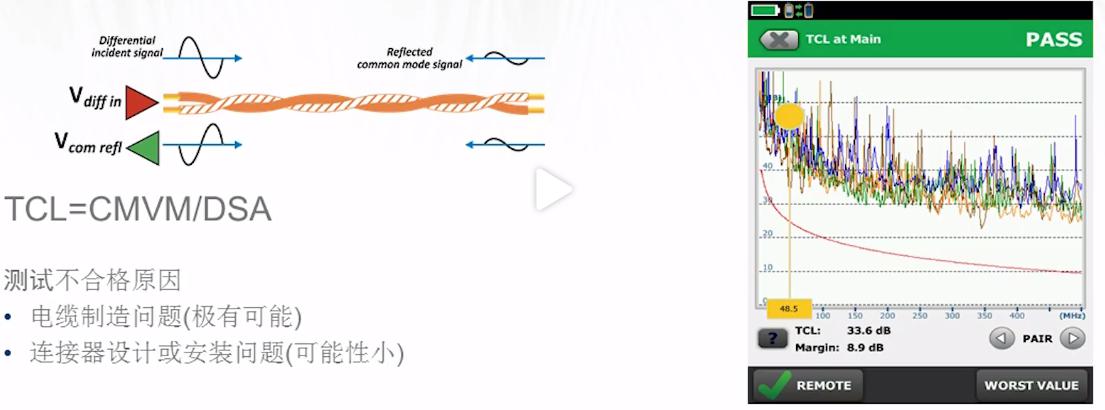

在线对近端测得的共模信号与发送至同一线对近端的差模信号之比，单位为dB

TCL越高表明抗干扰性越好，对外辐射越低。如果TCL不合格，则意味着线缆抗击外来干扰的能力不足，丢包率会升高，系统不稳定，时段时续故障常见

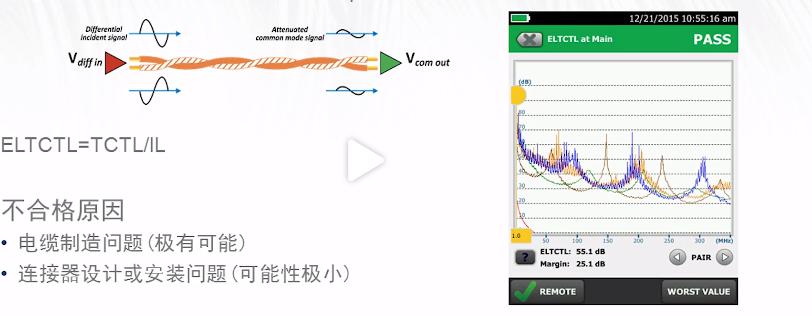

ELTCL：等电平横向转换转移损耗

ELTCTL越高表明抗干扰越好，对外辐射越低。如果ELTCTL不合格，类似于TCL的影响，但更侧重考察外来强交变磁场干扰的影响（例如重载机架和生产线环境）

那么如何提供线缆的抗干扰能力？

双绞线的平衡取决于三个因素：

（1）线对本身的结构平衡性（绞对、均匀、精确对称）

（2）周围线对的“合理结构和存在”对不平衡的影响（感应）

（3）线对本身对地结构不平衡性

平衡好这三个原因，就能获得很高的抗干扰性能。

通过TCL、ELTCTLJ检测线缆对外部电磁干扰的“免疫能力”

以下两个参数都是检测线缆的平衡性，TCL是检测干扰共模信号的返回时是否生成查模信号，而ELTCTL是检测干扰共模信号前行时是否（因不平衡）变异出差模信号。

（外部辐射信号一般为共模信号）

想要了解更多关于综合布线、网线测试仪、光纤损耗测试等技术性问题，或福禄克网络产品，可登陆福禄克官网指定经销商—明辰智航查看。
