以太网经过三十多年的发展，已经渗透到人类生活的各个角落，而今数据业务的以太网已经成为全球的主导趋势，我们在享受以太网带给我们的便利的背后是无数运维团队在时刻维护着以太网的正常运转。

明辰智航M-P-1C 千兆以太网测试仪测试仪一款帮助网络管理和维护人员迅速解决网络不通、网速慢、丢包、IP地址冲突、恶意攻击等网络常见故障并确保网络通畅的手持式以太网络分析仪，他具有坚固耐用，小巧轻便，电池具备超长供电时间的特点，为城域以太网和 IP 服务的安装和维护提供全面的测试解决方案。

以下会以双端测试为案例讲解明辰智航M-P-1C千兆以太网测试仪双端测试操作方式。

测试环境

⚫ 步骤 1：两台仪表分别使用一个端口接入测试网络；

⚫ 步骤 2：在“配置”栏中配置数据流参数，参数设置操作步骤请参阅本文 4.2 部分：测

试步骤；

测试步骤

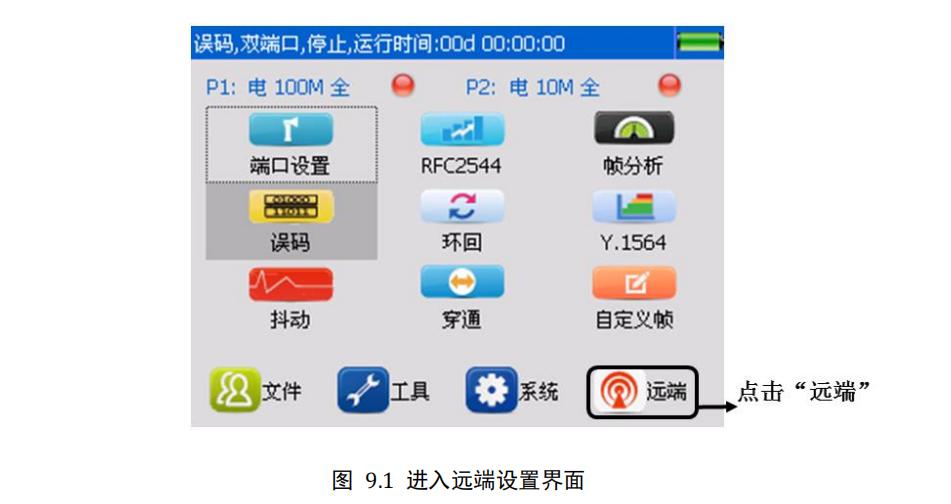

⚫ 步骤 1：本端和远端仪表都在主界面点击进入“远端”，如图 9.1 所示

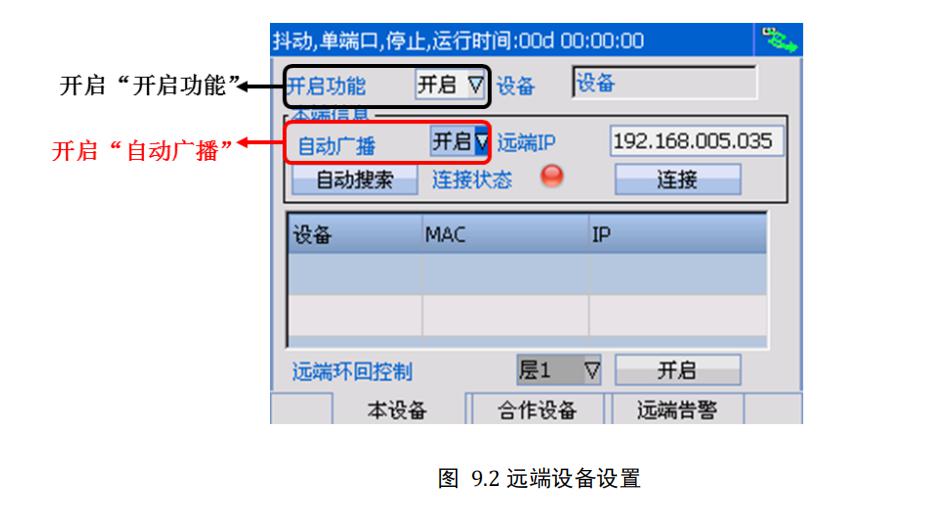

步骤 2：远端仪表开启“开启功能”和“自动广播”选项，如图 9.2 所示

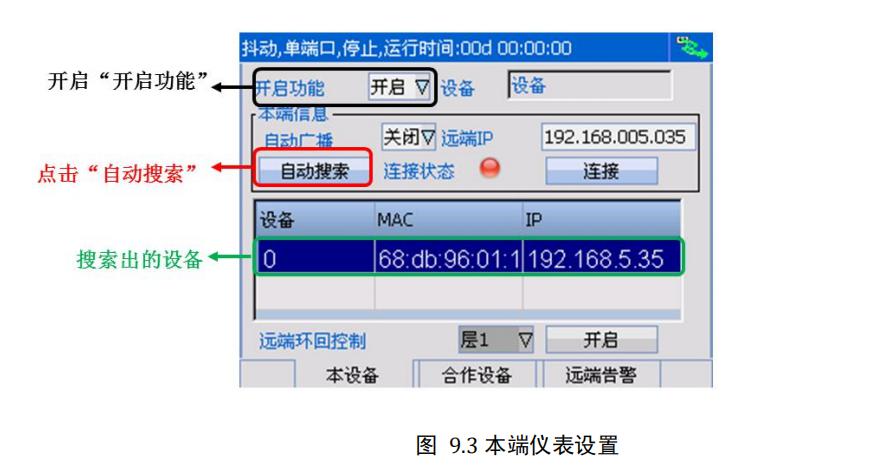

⚫ 步骤 3：本端仪表开启“开启功能”选项，点击“自动搜索”选项，会搜索出远端设备

的 MAC 和 IP 信息；当两台仪表接入三层网络时，搜索不到对端设备，可输入远端设备

37千兆以太网测试仪快速操作手册

的 IP 地址，如图 9.3 所示；

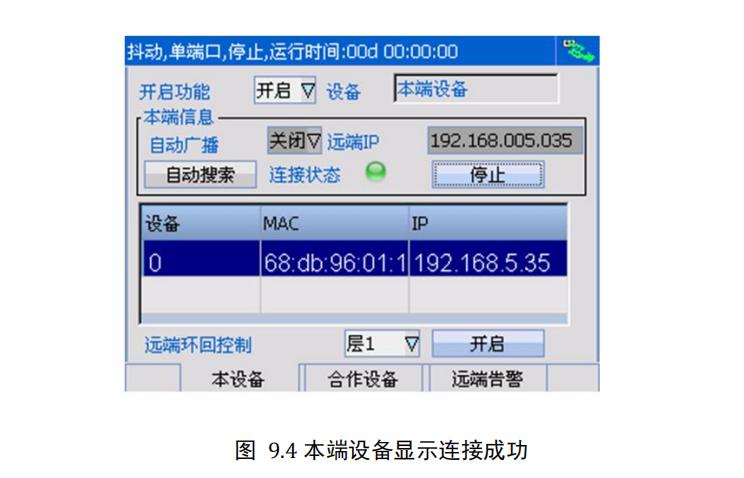

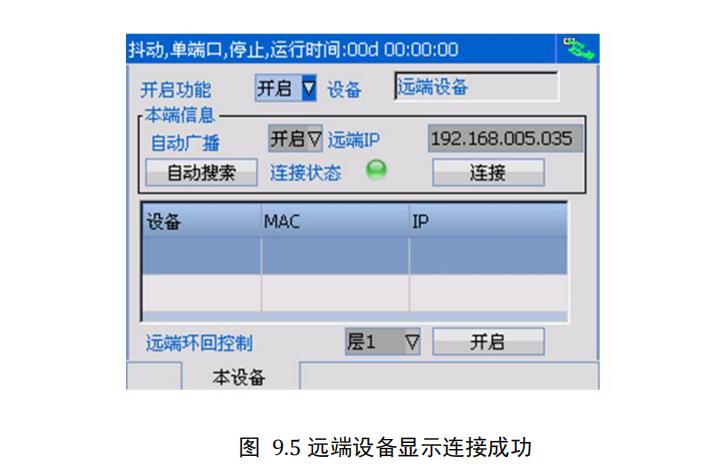

步骤 4：在本端仪表选中搜索到的远端设备，之后点击“连接”；在远端设备上点击“连

接”，待双端连接成功后，连接状态,指示灯变为绿色，如图 9.4、图 9.5 所示

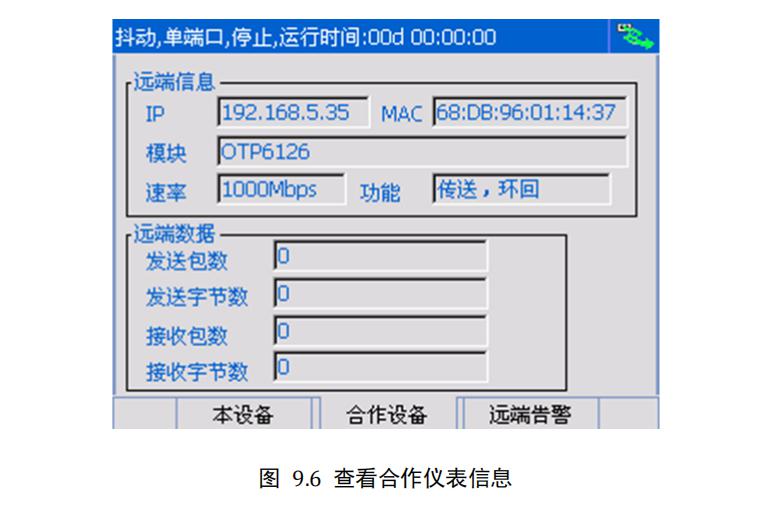

步骤 5：连接成功后，进入“合作设备”页面可查看对端设备的信息，如图 9.6 所
