Calico 是一种容器之间互通的网络方案。在虚拟化平台中，比如 OpenStack、Docker 等都需要实现 workloads 之间互连，但同时也需要对容器做隔离控制，就像在 Internet 中的服务仅开放80端口、公有云的多租户一样，提供隔离和管控机制。而在多数的虚拟化平台实现中，通常都使用二层隔离技术来实现容器的网络，这些二层的技术有一些弊端，比如需要依赖 VLAN、bridge 和隧道等技术，其中 bridge 带来了复杂性，vlan 隔离和 tunnel 隧道则消耗更多的资源并对物理环境有要求，随着网络规模的增大，整体会变得越加复杂。我们尝试把 Host 当作 Internet 中的路由器，同样使用 BGP 同步路由，并使用 iptables 来做安全访问策略，最终设计出了 Calico 方案。

适用场景：k8s环境中的pod之间需要隔离

设计思想：Calico 不使用隧道或 NAT 来实现转发，而是巧妙的把所有二三层流量转换成三层流量，并通过 host 上路由配置完成跨 Host 转发。

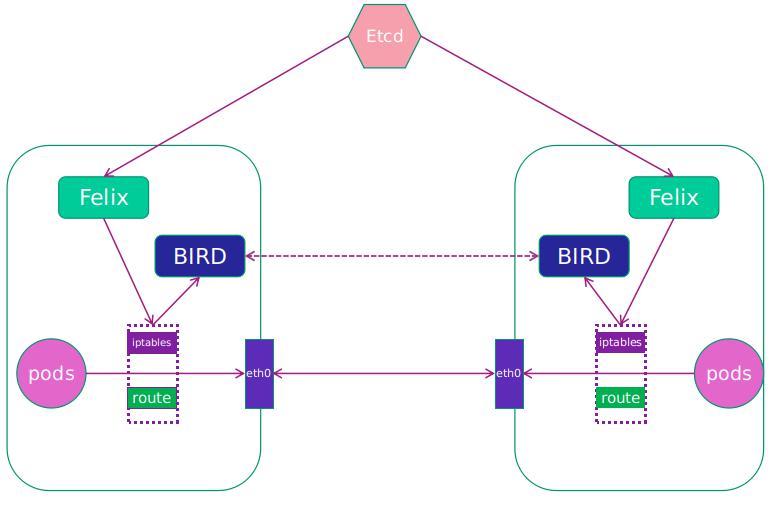

架构图：

Calico网络模型主要工作组件：

1.Felix：运行在每一台 Host 的 agent 进程，主要负责网络接口管理和监听、路由、ARP 管理、ACL 管理和同步、状态上报等。

2.etcd：分布式键值存储，主要负责网络元数据一致性，确保Calico网络状态的准确性，可以与kubernetes共用；

3.BGP Client（BIRD）：Calico 为每一台 Host 部署一个 BGP Client，使用 BIRD 实现，BIRD 是一个单独的持续发展的项目，实现了众多动态路由协议比如 BGP、OSPF、RIP 等。在 Calico 的角色是监听 Host 上由 Felix 注入的路由信息，然后通过 BGP 协议广播告诉剩余 Host 节点，从而实现网络互通。

4.BGP Route Reflector：在大型网络规模中，如果仅仅使用 BGP client 形成 mesh 全网互联的方案就会导致规模限制，因为所有节点之间俩俩互联，需要 N^2 个连接，为了解决这个规模问题，可以采用 BGP 的 Router Reflector 的方法，使所有 BGP Client 仅与特定 RR 节点互联并做路由同步，从而大大减少连接数。

Felix

Felix会监听ECTD中心的存储，从它获取事件，比如说用户在这台机器上加了一个IP，或者是创建了一个容器等。用户创建pod后，Felix负责将其网卡、IP、MAC都设置好，然后在内核的路由表里面写一条，注明这个IP应该到这张网卡。同样如果用户制定了隔离策略，Felix同样会将该策略创建到ACL中，以实现隔离。

BIRD

BIRD是一个标准的路由程序，它会从内核里面获取哪一些IP的路由发生了变化，然后通过标准BGP的路由协议扩散到整个其他的宿主机上，让外界都知道这个IP在这里，你们路由的时候得到这里来。

架构特点

由于Calico是一种纯三层的实现，因此可以避免与二层方案相关的数据包封装的操作，中间没有任何的NAT，没有任何的overlay，所以它的转发效率可能是所有方案中最高的，因为它的包直接走原生TCP/IP的协议栈，它的隔离也因为这个栈而变得好做。因为TCP/IP的协议栈提供了一整套的防火墙的规则，所以它可以通过IPTABLES的规则达到比较复杂的隔离逻辑。
