了解了很多以太网测试仪的功能，其中RFC2544测试是很重要的一个功能，下面让我们来演示下明辰智航网络一点通M-P-1C以太网测试仪RFC2544测试步骤。
l 步骤1：仪表与被测网络的连接，本案例假设接入的被测网络为三层网络；
l 步骤2：根据连接的对端端口参数，配置本端仪表端口参数，仪表端口网关与被测网络端口网关一致，IP地址与网关在同一网段，
测试步骤
步骤1：在主界面选择并进入“RFC2544”功能，如图3.1所示，

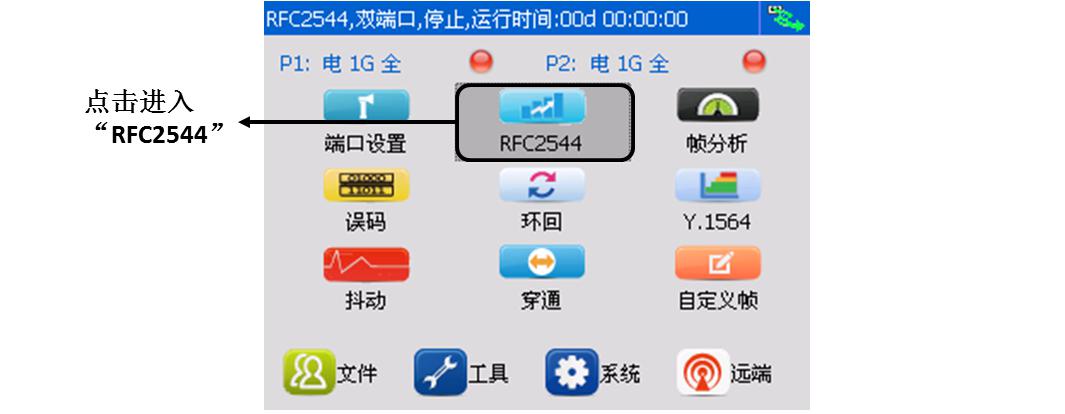

图 3.1 选择进入“RFC2544功能”
步骤2：编辑数据流。选择进入“数据流生成”栏的“帧配置”子栏，“数据层”选择“IP” （如图3.2所示）—〉进入“数据流生成”栏的 “IP” 子栏，将数据流的“目的”和“源”的IP分别对应设置好（如图3.3所示）—〉进入“数据流生成”栏的 “MAC” 子栏，勾选“解析MAC”选项（如状态显示解析成功，则进行下一步（如图3.4所示）；如状态显示解析失败，返回“IP”界面检查各项设置）；—〉若需要设置数据流图案，进入“数据流生成”栏的“图案”子栏进行修改（如图3.5所示），否则跳过此步聚；

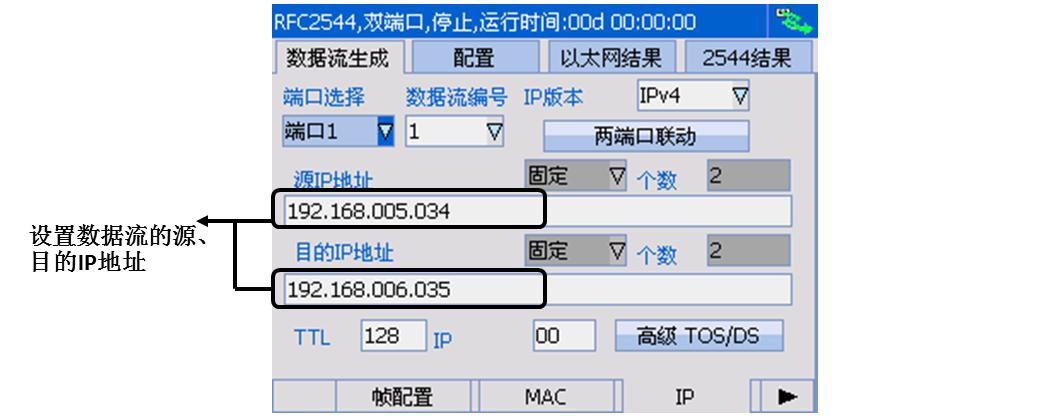

图 3.3 设置数据流IP地址

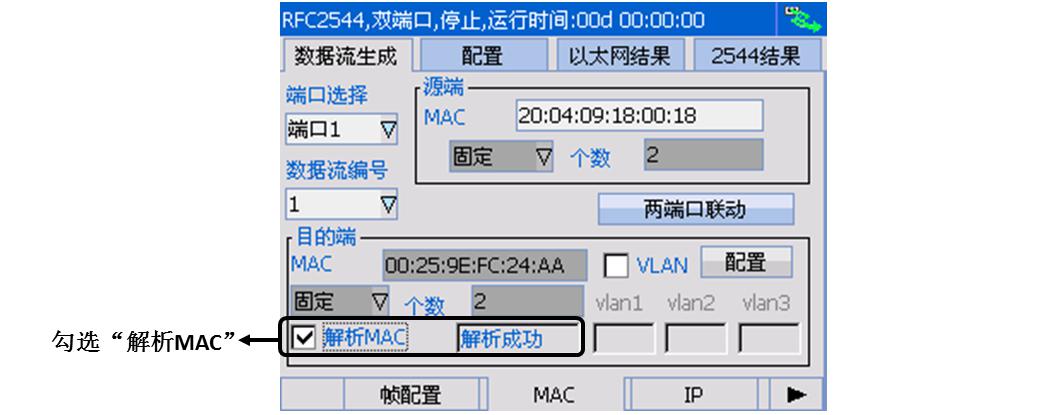

图 3.4 解析MAC

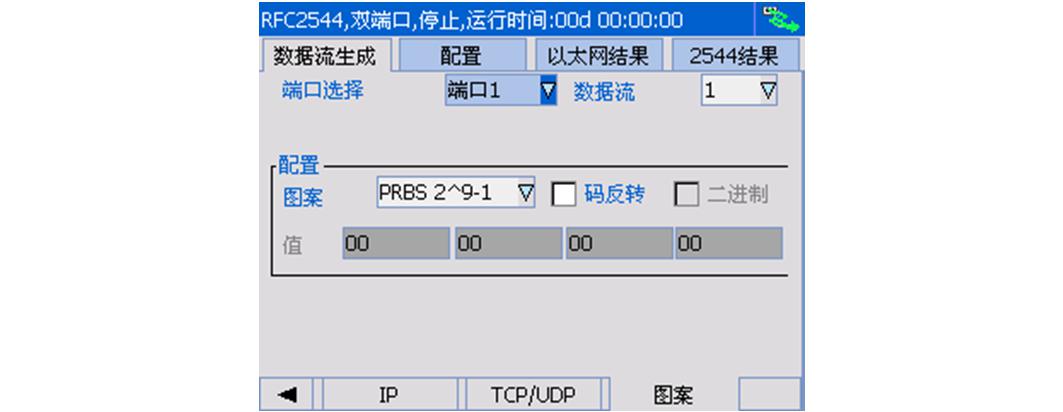

图 3.5 编辑图案
步骤3：RFC2544配置。在“配置”栏的“选项”子栏勾选测试项，如图3.6所示；在配置”栏的“全局”子栏，可设置测试方向、数据流大小及个数，如图3.7所示；在配置”栏的“吞吐量”、“背靠背”、“帧丢失”、“延时”子栏，可配置这些测试项的参数，如图3.8至图3.11所示。

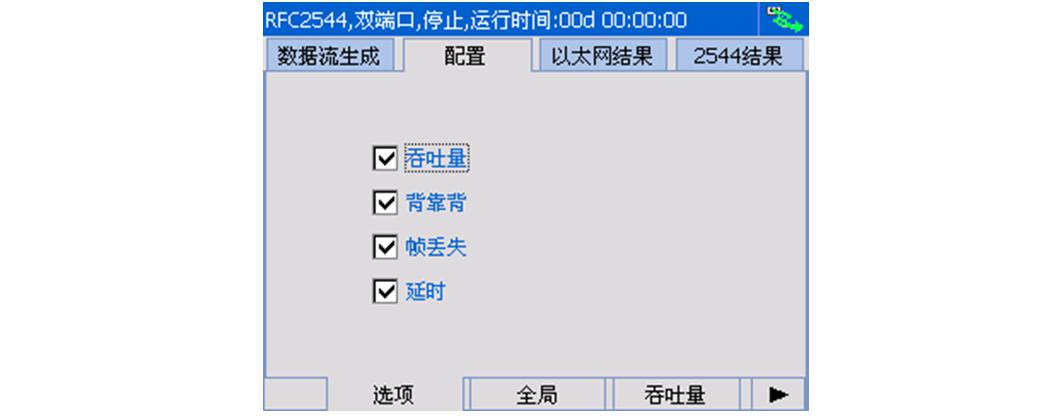

图 3.6 勾选测试项

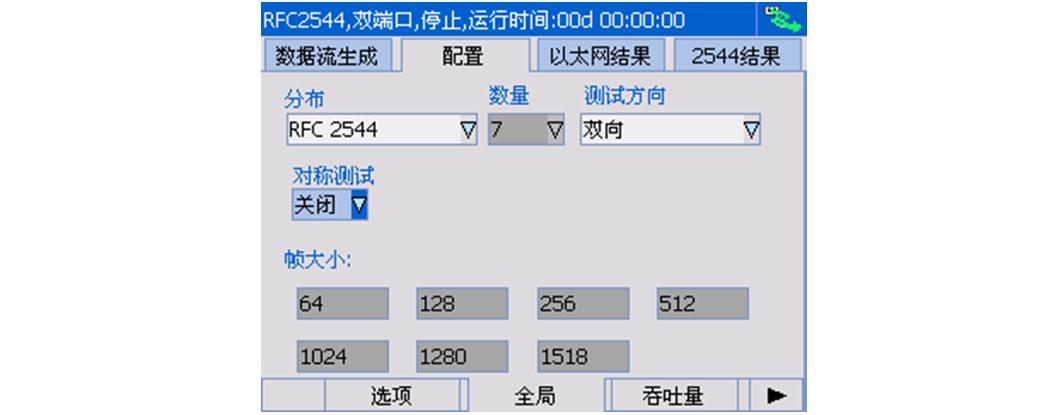

图 3.7 全局设置

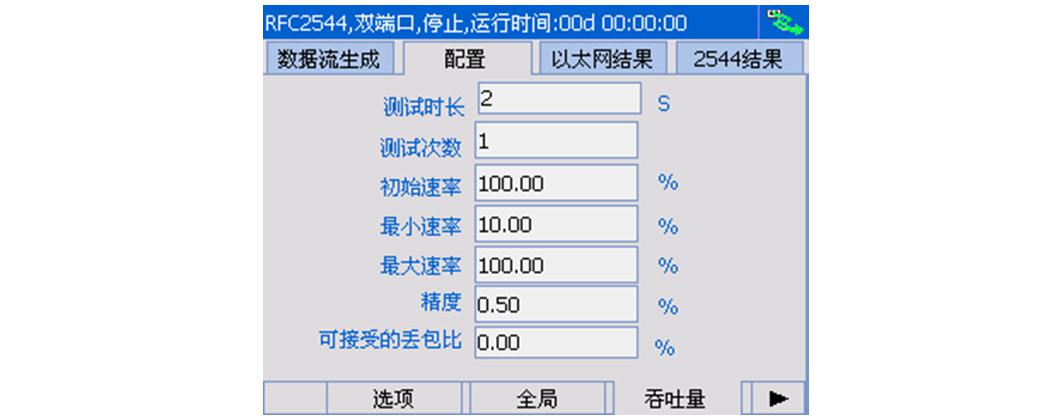

图 3.8 吞吐量参数设置

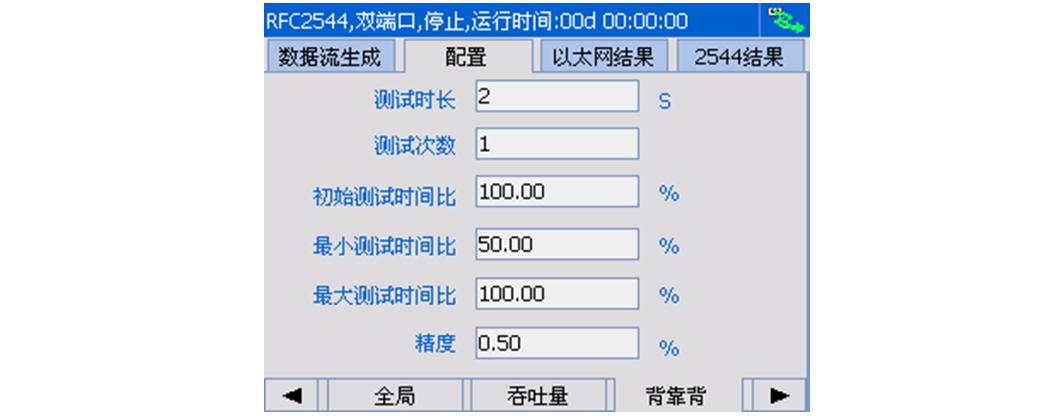

图 3.9 背靠背参数配置

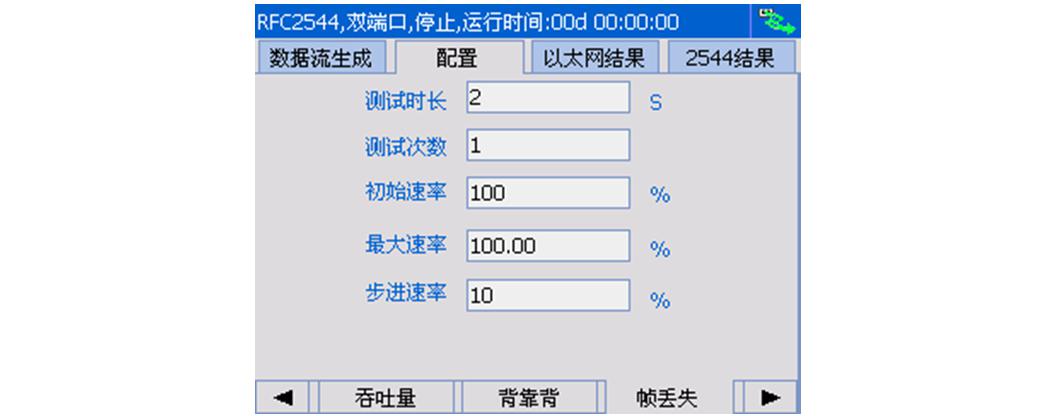

图 3.10 帧丢失参数配置

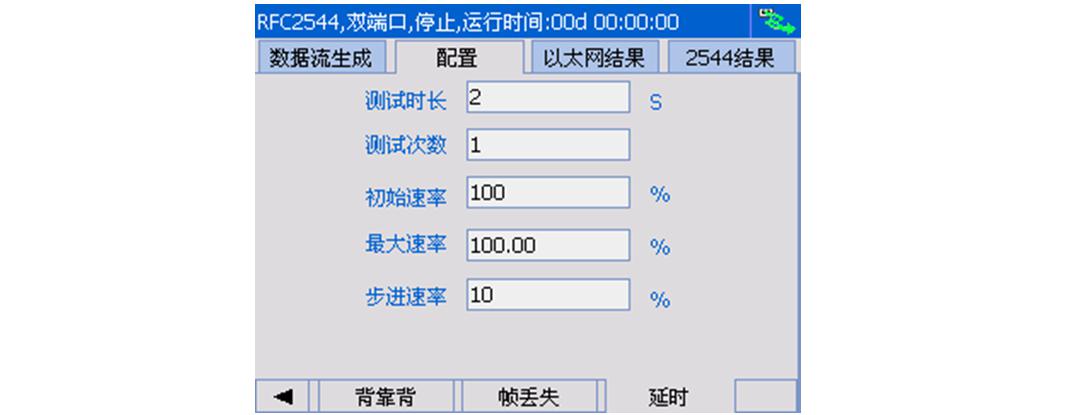

图 3.11 时延参数配置
步骤4：执行测试，
查看结果
步骤1：查看以太网结果。
步骤2：选择“2544结果”栏的不同子栏，查看结果，如图3.12至图3.16所示；在结果界面点击“图表”按钮，可以图表形式查看结果，如图3.17所示。

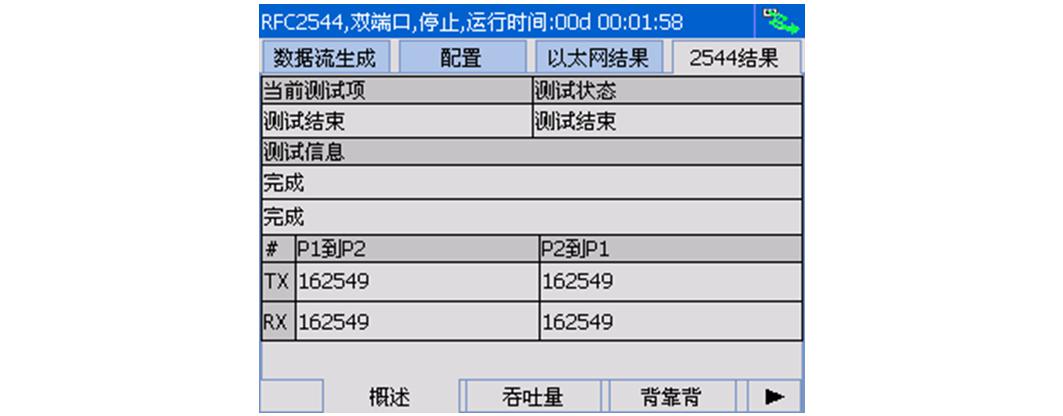

图 3.12 概述

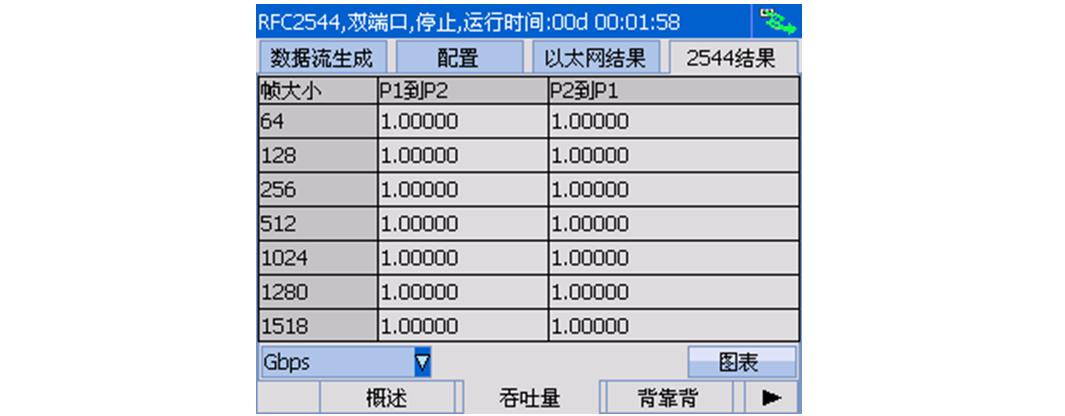

图 3.13 吞吐量结果

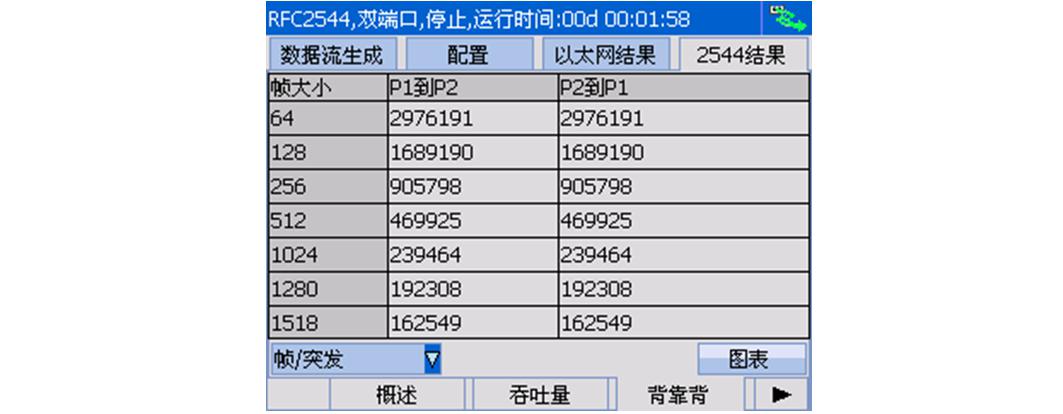

图 3.14 背靠背结果

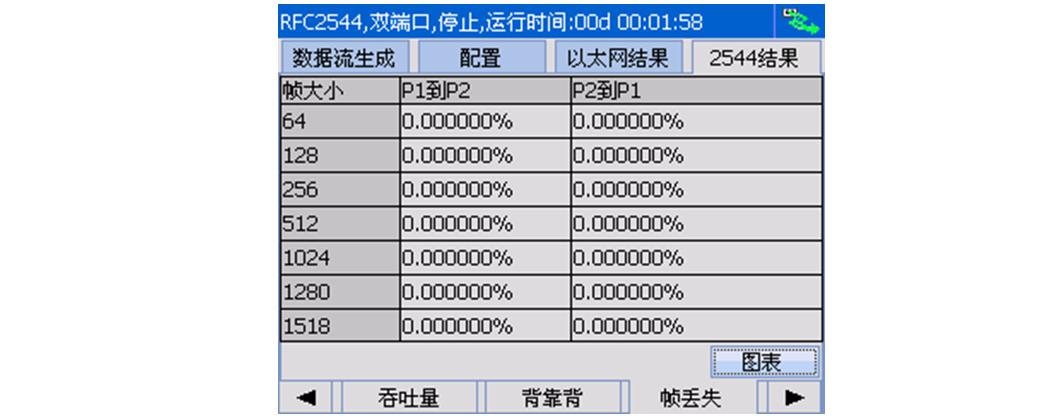

图 3.15 帧丢失结果

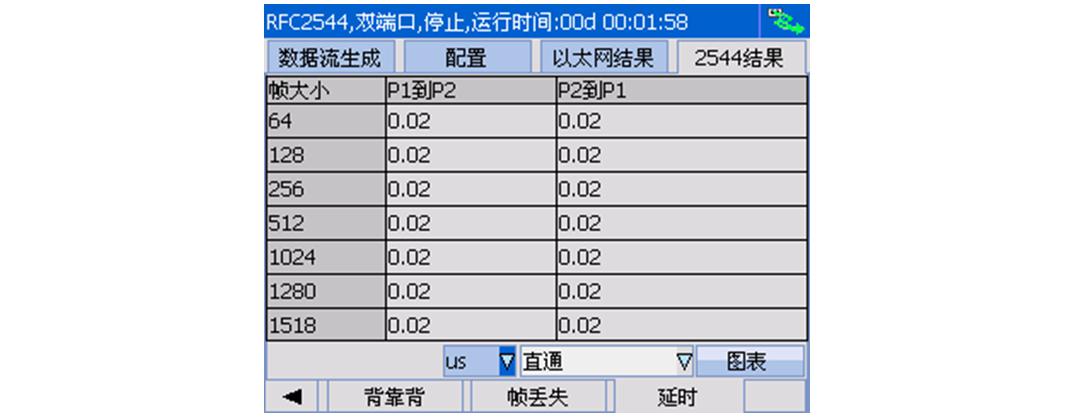

图 3.16 延时结果

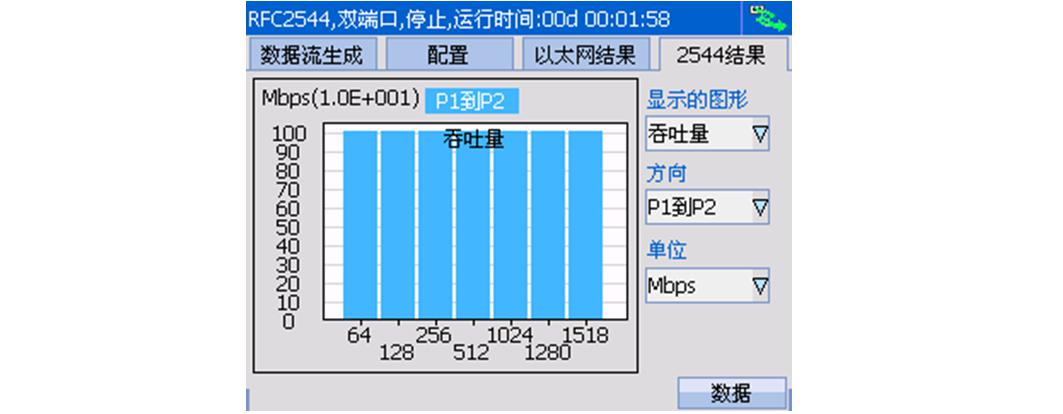

图 3.17 结果图表
以上就是明辰智航网络一点通M-P-1C千兆以太网测试仪RFC2544测试步骤了，想了解更多以太网测试仪的功能，请移步明辰智航官网了解详情。
